DC-Bias-fähige HF-Dämpfungsglieder – SMA, 50 Ohm, bis 3 GHz: BM10057 Serie | Bracke Manufacturing
Koaxiale 50-Ohm-SMA-Dämpfungsglieder der BM10057 Serie mit DC Bias Passing, 3 bis 20 dB Dämpfung, bis 3 GHz und bis zu 2 W HF-Leistung.

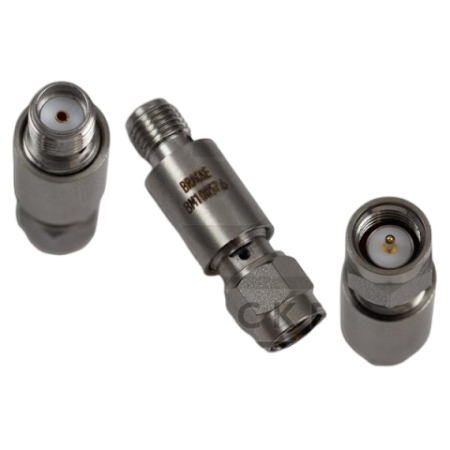

Die BM10057 Serie von Bracke Manufacturing umfasst koaxiale HF-Dämpfungsglieder mit SMA-Stecker auf SMA-Buchse. Die Komponenten ermöglichen eine definierte Signaldämpfung bei gleichzeitiger Weiterleitung der DC-Bias-Spannung.
Die Serie ist mit Dämpfungswerten von 3 dB, 6 dB, 10 dB und 20 dB verfügbar. Alle Modelle besitzen eine charakteristische Impedanz von 50 Ohm und sind für Frequenzen bis 3 GHz spezifiziert.
Vorteile
- DC Bias Passing für Anwendungen, bei denen HF-Signal und Gleichspannung über dieselbe koaxiale Verbindung geführt werden
- Vier verfügbare Dämpfungswerte: 3 dB, 6 dB, 10 dB und 20 dB
- SMA Male-to-Female-Konfiguration zur direkten Integration in koaxiale HF-Verbindungen
- Definierte 50-Ohm-Impedanz
- Maximales VSWR von 1,35:1
- HF-Eingangsleistung bis 2 W
Wesentliche Merkmale
- Steckverbinder: SMA Male auf SMA Female
- Impedanz: 50 Ohm
- Frequenzbereich: bis 3 GHz, abhängig vom Modell
- Dämpfung: 3 dB, 6 dB, 10 dB oder 20 dB
- Maximales VSWR: 1,35:1
- Maximale HF-Eingangsleistung: 2 W
- Maximale Spannung: 100 V
- Isolator: PTFE
- Kontakte: vergoldet
Typische Anwendungen
- Definierte Dämpfung von HF-Signalen in 50-Ohm-Systemen
- HF-Verbindungen mit gleichzeitiger Übertragung einer DC-Bias-Spannung
- Labor-, Prüf- und Messaufbauten mit SMA-Schnittstellen
- Pegelanpassung innerhalb koaxialer Signalwege bis 3 GHz
Weitere Informationen
Die Modelle BM10057.3, BM10057.6 und BM10057.10 verfügen gemäß den bereitgestellten Zeichnungen über ein Gehäuse aus passiviertem Edelstahl. Für das Modell BM10057.20 ist ein vergoldetes Messinggehäuse angegeben.
EMCO unterstützt bei der Auswahl geeigneter HF-Komponenten sowie bei der Integration in koaxiale Mess-, Prüf- und Systemlösungen.
| Modell | Dämpfung | Frequenzbereich | Dämpfungsgenauigkeit | Max. DC-Strom | Betriebstemperatur |
|---|---|---|---|---|---|
| BM10057.3 | 3 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C |
| BM10057.6 | 6 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C |
| BM10057.10 | 10 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C |
| BM10057.20 | 20 dB | 0,1 bis 3 GHz | ±3,5 dB | 100 mA | −50 bis +80 °C |
