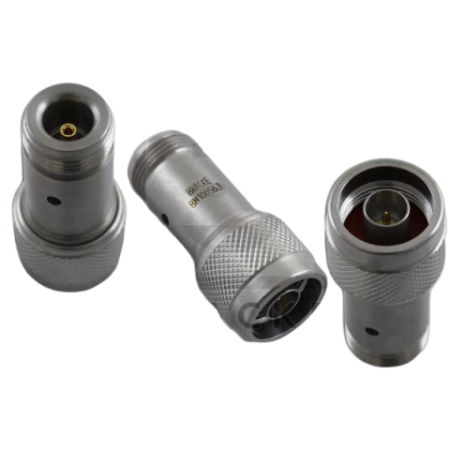

Die koaxialen DC-Bias-Passing-Dämpfungsglieder von Bracke Manufacturing kombinieren eine definierte HF-Dämpfung mit der Möglichkeit, eine Gleichspannung über die koaxiale Verbindung zu übertragen. Die Produktfamilie ist für einen Frequenzbereich von 0,05 bis 3 GHz ausgelegt und umfasst Varianten mit festen Dämpfungswerten von 3, 6, 10 und 20 dB.
Die Dämpfungsglieder besitzen eine 50-Ohm-Impedanz sowie eine koaxiale Schnittstelle mit N-Male- und N-Female-Anschluss. Sie können mit einer maximalen Gleichspannung von 100 V und einem maximalen DC-Strom von 2 A betrieben werden.
Mit einem maximalen VSWR von 1,35:1 bis 3 GHz eignen sich die Komponenten für HF-Systeme, in denen ein definierter Signalpegel eingestellt werden muss, ohne die DC-Versorgung eines nachgeschalteten aktiven Bauteils zu unterbrechen.
Vorteile
- HF-Dämpfung und DC-Durchleitung in einer kompakten koaxialen Komponente
- Breiter Frequenzbereich von 50 MHz bis 3 GHz
- Vier feste Dämpfungswerte: 3, 6, 10 und 20 dB
- 50-Ohm-Impedanz für standardisierte RF-Test- und Kommunikationssysteme
- N-Male-zu-N-Female-Konfiguration für eine direkte Inline-Integration
- Maximales VSWR von 1,35:1
- DC-Durchleitung bis 100 V und 2 A
- Robustes Gehäuse aus passiviertem Edelstahl
- Vergoldete Kontakte und PTFE-Isolator
- Betriebstemperaturbereich von −55 bis +85 °C
- RoHS-konforme Ausführung gemäß Herstellerzeichnung
- Technische Unterstützung durch EMCO bei Auswahl und Integration in RF- und Microwave-Systeme
Wesentliche Merkmale
- Funktion: festes koaxiales DC-Bias-Passing-Dämpfungsglied
- Frequenzbereich: 0,05 bis 3 GHz
- Impedanz: 50 Ohm
- Dämpfungswerte: 3 dB, 6 dB, 10 dB oder 20 dB
- Dämpfungsgenauigkeit: ±2,00 dB
- VSWR: maximal 1,35:1
- HF-Eingangsleistung: 2 W
- Maximale DC-Spannung: 100 V
- Maximaler DC-Strom: 2 A
- Anschlusskonfiguration: N Male zu N Female
- Gehäusematerial: passivierter Edelstahl
- Kontakte: vergoldet
- Isolator: PTFE
- Betriebstemperatur: −55 bis +85 °C
- Konformität: RoHS-konform gemäß Herstellerangabe
Typische Anwendungen
- Signalpegelanpassung in RF-Test- und Messaufbauten
- Dämpfung von HF-Signalen bei gleichzeitiger DC-Speisung eines nachgeschalteten Geräts
- Versorgung von aktiven Antennen, Low-Noise Amplifiers oder anderen Bias-gespeisten RF-Komponenten
- Integration in Bias-Tee-basierte Mess- und Kommunikationssysteme
- Prüfung und Charakterisierung von Empfängern und HF-Baugruppen
- Labor-, Entwicklungs- und Produktionsprüfplätze
- Kommunikations-, Telemetrie- und RF-Übertragungssysteme im Frequenzbereich bis 3 GHz
- Inline-Integration zwischen HF-Generatoren, Verstärkern, Empfängern und Messgeräten
Weitere Informationen
Bei der Auswahl der geeigneten Variante ist insbesondere der benötigte Dämpfungswert von 3, 6, 10 oder 20 dB zu berücksichtigen. Frequenzbereich, VSWR, HF-Eingangsleistung, DC-Spannung, DC-Strom und Betriebstemperatur sind bei allen im bereitgestellten Dokument aufgeführten Varianten identisch.
Die Modelle mit 3, 6 und 10 dB besitzen laut Zeichnung eine Gesamtlänge von etwa 1,758 Zoll. Für die Variante mit 20 dB wird eine Gesamtlänge von etwa 2,280 Zoll angegeben. Weitere mechanische Abmessungen müssen der jeweiligen Herstellerzeichnung entnommen werden.
EMCO unterstützt Anwender bei der Auswahl des geeigneten Dämpfungswertes, der Prüfung der DC-Belastbarkeit und der Integration in RF- und Microwave-Testsysteme. Die individuellen kommerziellen Modellreferenzen der vier Dämpfungsvarianten sind in den bereitgestellten Informationen nicht eindeutig angegeben.
| Modell | Frequenzbereich | Dämpfung | Genauigkeit | VSWR max. | HF-Eingangsleistung | DC-Spannung max. | DC-Strom max. | Betriebstemperatur |
|---|---|---|---|---|---|---|---|---|
| BM10056.3 | 0,05 bis 3 GHz | 3 dB | ±2,00 dB | 1,35:1 | 2 W | 100 V | 2 A | −55 bis +85 °C |
| BM10056.6 | 0,05 bis 3 GHz | 6 dB | ±2,00 dB | 1,35:1 | 2 W | 100 V | 2 A | −55 bis +85 °C |
| BM10056.10 | 0,05 bis 3 GHz | 10 dB | ±2,00 dB | 1,35:1 | 2 W | 100 V | 2 A | −55 bis +85 °C |
| BM10056.20 | 0,05 bis 3 GHz | 20 dB | ±2,00 dB | 1,35:1 | 2 W | 100 V | 2 A | −55 bis +85 °C |
