Log-periodische EMV-Antenne - Auto-Tuning 30-200 MHz: 3170 Intell-I-Tune | ETS-Lindgren

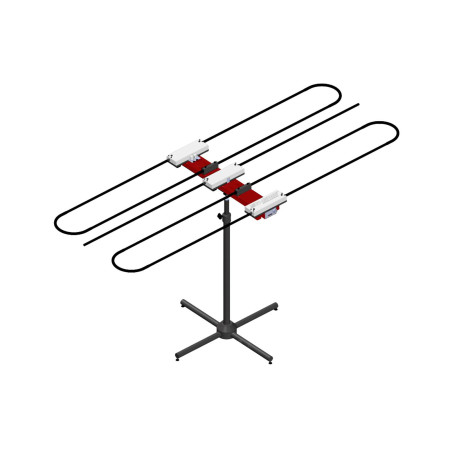

Die ETS-Lindgren 3170 Intell-I-Tune Log Periodic Antenna ist ein Antennensystem für anspruchsvolle Radiated Susceptibility-Prüfungen im Frequenzbereich 30-200 MHz. Das System wurde für EMV-Testumgebungen entwickelt, in denen definierte Feldstärken, reproduzierbare Messergebnisse und eine effiziente Prüfsequenz im unteren VHF-Bereich erforderlich sind.

Die 3170 erreicht nach Herstellerangabe eine echte Resonanzabstimmung über den Bereich 30-200 MHz und liefert 200 V/m bei 1 m Abstand von der Antenne. Damit adressiert das System Prüfkonfigurationen nach MIL-STD-461G/H RS103, DO-160 und ISO 11452-2.

Durch das patentierte Intell-I-Tune Auto-Tuning werden die Antennenelemente mechanisch auf Testfrequenz und Polarisation abgestimmt. Dies unterstützt eine stabile Feldgenerierung, reduziert harmonische Anteile und senkt den Bedarf an Verstärkerleistung in typischen RS103-Testaufbauten.

Vorteile

• Ein Antennensystem für 30-200 MHz ohne Antennenwechsel zwischen mehreren Frequenzbändern
• 200 V/m bei 1 m Abstand für anspruchsvolle Radiated Susceptibility Tests
• True resonance über den gesamten Frequenzbereich 30-200 MHz
• Patentiertes Auto-Tuning mit motorisierter Abstimmung der Antennenelemente
• Reduzierte harmonische Emissionen durch spektral saubere Feldgenerierung
• Niedriges SWR, typisch 1,5:1, für stabilere Systembedingungen
• Geringerer Verstärkerleistungsbedarf gegenüber weniger effizienten Antennenkonfigurationen
• Automatisierter Betrieb für höhere Wiederholbarkeit und effizientere Testabläufe

Wesentliche Merkmale

• Modell: ETS-Lindgren 3170 Intell-I-Tune Log Periodic Antenna
• Funktion: log-periodische Antennenlösung für EMV-Immunitätsprüfungen
• Frequenzbereich: 30-200 MHz
• Feldstärke: bis zu 200 V/m bei 1 m Abstand zur Antenne
• Unterstützte Prüfanforderungen: MIL-STD-461G/H RS103, DO-160 und ISO 11452-2
• Abstimmung: patentierte motorisierte Auto-Tuning-Funktion
• Antennenoptimierung: mechanische Abstimmung der Antennenelemente für Testfrequenz und Polarisation
• SWR: typisch 1,5:1
• Harmonischenunterdrückung: 25 dB oder mehr
• Softwareintegration: vollautomatisierte Steuerung über TILE! Software gemäß bereitgestellten Informationen
• Industriebereiche: Aerospace & Defense, Automotive und Commercial EMC

Typische Anwendungen

• RS103 Radiated Susceptibility Tests nach MIL-STD-461G/H
• EMV-Immunitätsprüfungen im Frequenzbereich 30-200 MHz
• DO-160 Testkonfigurationen für luftfahrtbezogene EMV-Prüfungen
• ISO 11452-2 Prüfungen für Automotive-EMV-Anwendungen
• EMV-Labore mit Anforderungen an stabile Feldstärken und wiederholbare Messergebnisse
• Qualifikations- und Entwicklungsprüfungen für kleine bis sehr große Prüflinge, EUTs

Weitere Informationen

Die ETS-Lindgren 3170 ist besonders relevant für Labore, die im Bereich 30-200 MHz definierte Feldstärken mit hoher Wiederholbarkeit erzeugen müssen. Im Vergleich zu klassischen Antennenkonfigurationen reduziert das durchgängige Antennensystem den Umrüstaufwand und unterstützt konsistente Prüfbedingungen über den gesamten Frequenzbereich.

Für die technische Auslegung einer RS103-Testumgebung sollten Antennensystem, Verstärkerleistung, VSWR, Polarisation, Feldstärkeanforderung, Prüfabstand und Softwaresteuerung gemeinsam betrachtet werden. EMCO Elektronik unterstützt Kunden in der DACH-Region bei der technischen Bewertung und Auswahl geeigneter EMV- und HF-Lösungen von ETS-Lindgren.
