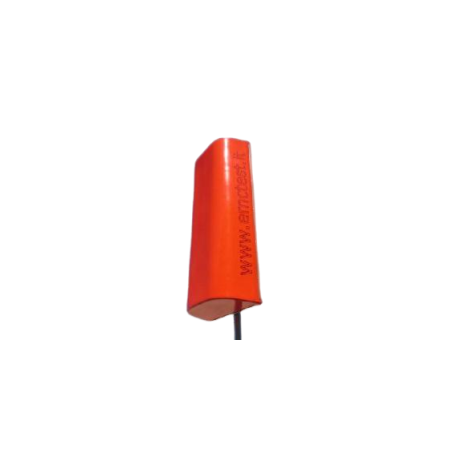

UHF Panel Antenna - 470 MHz bis 890 MHz, 13 dBi: EMC UHF-13 | EMC TEST
EMC UHF-13 professionelle UHF Panel Antenna für TV Broadcast Anwendungen von 470 MHz bis 890 MHz, mit 13 dBi Gewinn, horizontaler Polarisation, 500 W Dauerleistung und INOX-Konstruktion.
Die EMC UHF-13 ist eine professionelle UHF Panel Antenna für TV Broadcast-Anwendungen in den Fernseh-Bändern IV und V. Sie arbeitet im Frequenzbereich von 470 MHz bis 890 MHz und bietet einen Gewinn von 13 dBi.
Die Antenne kann als einzelne Einheit eingesetzt oder mit weiteren Einheiten kombiniert werden, um ein leistungsfähigeres Übertragungssystem aufzubauen. Sie ist für die Übertragung mehrerer Träger und hochauflösender Fernsehsignale ausgelegt.
Vorteile
- Breitbandiger UHF-Frequenzbereich von 470 MHz bis 890 MHz für TV Broadcast Anwendungen.
- 13 dBi Gewinn bei horizontaler Polarisation.
- 500 W kontinuierliche Eingangsleistung für professionelle Sendeanwendungen.
- INOX-Konstruktion mit 95 % laser-geschnittenem Edelstahl.
- Geeignet für aggressive Umgebungen, insbesondere Anwendungen in Meeresnähe.
- UV-beständige Fiberglas-Abdeckung für stabile Eigenschaften unter anspruchsvollen Wetter- und Umweltbedingungen.
- Einzelbetrieb oder Kopplung mehrerer Einheiten für leistungsstärkere Übertragungssysteme.
Wesentliche Merkmale
- Frequenzbereich: 470 MHz bis 890 MHz
- Gewinn: 13 dBi
- Polarisation: horizontal
- Horizontaler Öffnungswinkel: 54°
- Vertikaler Öffnungswinkel: 31°
- Impedanz: 50 Ohm
- Typical VSWR: < 1.11:1, entsprechend < -24 dB ROS
- Front-to-back ratio: > 21 dB
- Maximale Eingangsleistung: 500 W kontinuierlich
- Abmessungen: 1000 mm Länge x 500 mm x 190 mm Tiefe
- Gewicht: 10 kg
- Abdeckungsmaterial: Fiberglas mit UV-beständiger Beschichtung
- Montagesupport: Mastbefestigung und Schrauben aus INOX-Edelstahl
- Betriebstemperatur: -40 °C bis +90 °C
- Windbeständigkeit: größer als 150 km/h
- Blitzschutz: Antenne physikalisch geerdet
Typische Anwendungen
- UHF TV Broadcast in den Fernseh-Bändern IV und V.
- Übertragung mehrerer Träger und hochauflösender TV-Signale.
- Professionelle Sendeanlagen im Frequenzbereich 470 MHz bis 890 MHz.
- Außeninstallationen in anspruchsvollen Umweltbedingungen.
- Broadcast-Systeme, bei denen mehrere Antenneneinheiten gekoppelt werden können.
Weitere Informationen
Die EMC UHF-13 ist vollständig per CAD entwickelt und besteht zu 95 % aus laser-geschnittenem Edelstahl. Die Konstruktion wurde für eine sehr lange Nutzungsdauer und den Einsatz in korrosiven Umgebungen ausgelegt.
Die Fiberglas-Abdeckung ist mit einer UV-beständigen polymeren Beschichtung versehen. Laut bereitgestellten Informationen sorgt diese Abdeckung für eine hohe Stabilität gegenüber widrigen Wetter- und Umweltbedingungen, ohne Leistungsabfall durch Alterung der Abdeckung.
