Double Ridge Horn Antenna - 1 GHz bis 18 GHz, 500 W: EMC RH-118 | EMC TEST
EMC RH-118 Double Ridge Horn Antenna für EMV- und EMI-Messungen von 1 GHz bis 18 GHz, mit 500 W Eingangsleistung, linearer Polarisation und Type-N-Anschluss.

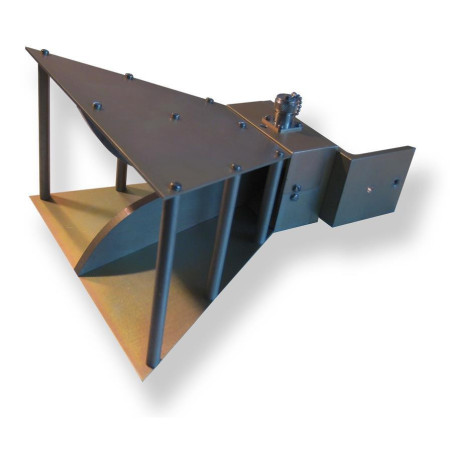

Die EMC RH-118 ist eine Microwave Double Ridge Guide Horn Antenna für breitbandige EMV- und EMI-Anwendungen im Frequenzbereich von 1 GHz bis 18 GHz. Die Antenne ist linear polarisiert, für Empfangs- und Sendeanwendungen geeignet und verfügt über eine 50-Ohm-Breitbandimpedanz.
Durch ihre kompakte und portable Bauform eignet sich die RH-118 für Messaufgaben in Laborumgebungen, EMV-Prüfplätzen sowie für Anwendungen, bei denen eine breitbandige Hornantenne mit niedriger VSWR und hoher Eingangsleistung benötigt wird.
Vorteile
- Breitbandiger Frequenzbereich von 1 GHz bis 18 GHz für EMV-, EMI- und Antennenmessungen.
- Geeignet für Empfang und Übertragung in radiated immunity und radiated emission Testaufbauten.
- Maximale Leistungsaufnahme von 500 W über einen Präzisionsanschluss vom Typ N female.
- Niedrige VSWR mit einem durchschnittlichen Wert von 2:1.
- Lineare Polarisation mit Messmöglichkeiten in vertikaler, horizontaler und 45°-Ausrichtung.
- Kompakte Bauweise mit einem Gewicht von 1,6 kg für mobile und stationäre Prüfaufbauten.
Wesentliche Merkmale
- Frequenzbereich: 1 GHz bis 18 GHz
- Typischer Gewinn: 5 bis 15 dBi
- VSWR: 2:1 im Durchschnitt
- Polarisation: linear
- Maximale Eingangsleistung: 500 W
- Impedanz: 50 Ω
- Cross-polarization: mindestens 20 dB
- Anschluss: Typ N female
- Abmessungen: ca. 28 x 24 x 14 cm
- Gewicht: 1,6 kg
- Konstruktion: Aluminium mit leitfähiger Chromatierungs-Oberflächenbehandlung
Typische Anwendungen
- Radiated immunity Tests nach MIL-STD 461E und IEC 61000-4-3.
- Radiated emission Tests nach ANSI C63-4 und EN55022.
- Shielding effectiveness Messungen nach MIL-STD 285 und IEEE-299.
- FCC-, MIL-STD-, VDE- und TEMPEST-Testumgebungen.
- Breitbandige EMV- und EMI-Messungen im Mikrowellenbereich.
Weitere Informationen
Die EMC RH-118 ist aus Aluminium gefertigt und besitzt eine leitfähige Chromatierungs-Oberflächenbehandlung. Die rückseitige Montagestruktur ermöglicht die Ausrichtung für vertikale, horizontale und 45°-Polarisation.
EMCO unterstützt technische Anwender bei der Auswahl geeigneter Antennenlösungen für RF-, Microwave-, EMV- und Messanwendungen und begleitet die Integration in Labor-, Prüf- und Systemumgebungen.
