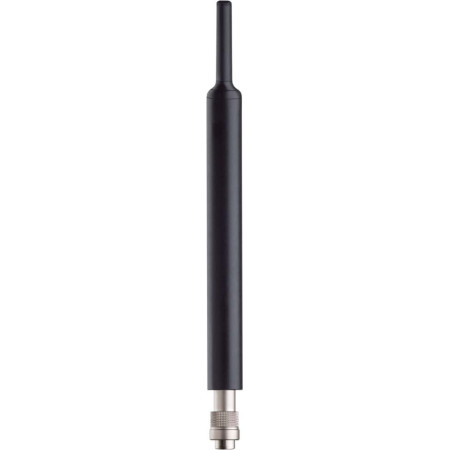

WPH Serie – Isotrope True RMS H-Feld Sonden von DC bis 1000 MHz | WAVECONTROL
WPH H-Feld Sonden von DC bis 1000 MHz. Isotrop, True RMS, ISO 17025 kalibriert. Kompatibel mit SMP3, SMP2, MonitEM und MonitEM-Lab.
close
Die WPH Serie umfasst professionelle isotrope True RMS H-Feld Sonden für magnetische Feldmessungen von DC (0 Hz) bis 1000 MHz (modellabhängig). Die Serie deckt sowohl statische Felder, niederfrequente industrielle Anwendungen als auch RF-Bereiche ab. Alle Sonden verfügen über eine ISO 17025 akkreditierte Kalibrierung und sind kompatibel mit SMP3, SMP2, MonitEM und MonitEM-Lab.
- Isotrope 3-Achsen-Messung
- True RMS Technologie
- Hohe Dynamikbereiche
- Intern gespeicherte Kalibrierfaktoren
- Automatische Korrektur über SMP3/SMP2
Ihre Vorteile
- Abdeckung von statischen, LF- und RF-Magnetfeldern
- Hohe Empfindlichkeit ab 0,016 A/m bzw. 10 µT
- Normkonforme Messungen gemäß internationalen Standards
- 24 Monate empfohlener Kalibrierzyklus
- Robuste Bauweise für Industrie- und Laborumgebungen
Technische Details (modellabhängig)
- Linearity: ±1 dB (WPH60/WPH1000), <1 % (WPH-DC)
- Damage Level: bis 35 A/m (WPH60), 30 A/m (WPH1000), 20 T (WPH-DC)
- Temperaturbereich: -20 °C bis +55 °C (modellabhängig)
- Kalibrierung: ISO 17025 ILAC akkreditiert
- Kalibrierintervall: 24 Monate (empfohlen)
Typische Einsatzbereiche
- Telekommunikation (GSM, LTE, 5G)
- Industrie und Energieversorgung
- Medizinische Einrichtungen (MRI, AIMD-Umgebungen)
- Radar- und Aerospace-Anwendungen
- EMV-Labore und Forschung
Technische Hauptdaten – Modellvergleich
| Model | WPH-DC | WPH60 | WPH1000 |
|---|---|---|---|
| Frequency Range | DC (0 Hz) – 40 kHz | 300 kHz – 60 MHz | 30 MHz – 1000 MHz (usable from 25 MHz) |
| Sensor Type | Triaxial Hall Sensor | Isotropic – RMS Diode Technology | Isotropic – RMS Diode Technology |
| Field Type | Magnetic Field (Static + Time Variable) | Magnetic Field (RF) | Magnetic Field (RF) |
| Measurement Range | 10 µT – 10 T (DC+AC*) | 0.018 – 20 A/m (CW) 0.018 – 1 A/m (RMS) |
0.016 – 18 A/m |
| Dynamic Range | > 120 dB | 60 dB | 61 dB |
| Sensitivity | < 5 µT Noise | 0.018 A/m | 0.016 A/m |
| Frequency Response | ±1.5 % (0 – 30 kHz) +3 % @ 40 kHz |
±0.5 dB (500 kHz – 30 MHz) -3 / +0.5 dB (300 kHz – 60 MHz) |
±1 dB typical (band dependent) Detailed segmented response 30–1000 MHz |
| Linearity | 0.6 % (100 µT – 1 T) 1 % (100 µT – 2.4 T) |
±1 dB (0.04 – 4 A/m) | ±1 dB (0.04 – 4 A/m) |
| Axial Isotropy | < 3 % | ±1 dB | ±1 dB |
| Damage Level | 20 T | 35 A/m (350 A/m Peak 1 µs) | 30 A/m (350 A/m Peak 1 µs) |
| Calibration | ISO 17025 (ILAC) | ISO 17025 (ILAC) | ISO 17025 (ILAC) |
| Calibration Period | 24 months (recommended) | 24 months (recommended) | 24 months (recommended) |
| Temperature Range | -20 °C to +55 °C (operating) | -10 °C to +50 °C | -20 °C to +50 °C |
| Weight | 90 g | 170 g | 95 g |
| Dimensions | 273 mm x Ø 21 mm | 270 mm x Ø 90 mm | 284 mm x Ø 60 mm |
| Compatibility | SMP3, SMP2, MonitEM, MonitEM-Lab | ||
