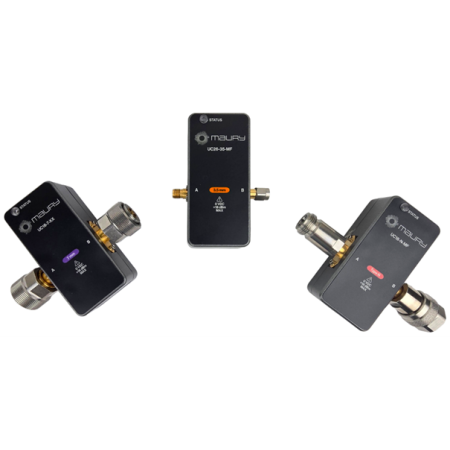

Automatisierte VNA-Kalibrierung – hohe Genauigkeit: UC18-7 Universal VNA Calibration Module | Maury Microwave
Das UC18-7 Universal VNA Calibration Module (uCal) von Maury Microwave vereinfacht komplexe VNA-Kalibrierungen bei gleichbleibend hoher Genauigkeit im Frequenzbereich von 50 MHz bis 18 GHz oder 26,5 GHz.
Das UC18-7 Universal VNA Calibration Module (uCal) aus der Automated Calibration Kit Series von Maury Microwave automatisiert den Kalibrierprozess von Vektor-Netzwerk-Analysatoren (VNA) und ermöglicht schnelle, reproduzierbare und zuverlässige Kalibrierungen.
Der unterstützte Frequenzbereich reicht von 50 MHz bis 18 GHz oder optional bis 26,5 GHz.
Vorteile
- Automatisierte Kalibrierung reduziert manuelle Eingriffe und beschleunigt den Workflow
- Reduzierung von Bedienfehlern durch elektronisches Umschalten der Standards
- Schonung der Konnektoren durch minimierte Steckzyklen
- Hohe Reproduzierbarkeit der Messergebnisse
Hauptmerkmale
- Elektronisch geschaltete Kalibrierstandards
- Frequenzbereich: 50 MHz bis 18 GHz oder 26,5 GHz
- 38 dB Source Match für hohe Messstabilität
- 0,1 dB Tracking-Fehler für hohe Messgenauigkeit
- Integrierte Verifikations-Leitung zur direkten Kalibrierprüfung
- Steuerung über Maury Insight Software
- USB-Schnittstelle für Remote-Control und Datentransfer
Typische Anwendungen
- VNA-Kalibrierung in HF- und Mikrowellenmessungen
- Labor- und Produktionsumgebungen
- EMV- und HF-Messtechnik
Zusätzliche Informationen
Das kompakte Modul ist mit 3.5 mm-, 7 mm- oder N-type-Anschlüssen verfügbar und unterstützt effiziente sowie reproduzierbare Kalibrierprozesse.
EMCO Elektronik GmbH ist Ihr lokaler Ansprechpartner für Produkte von Maury Microwave in Deutschland und Österreich.
