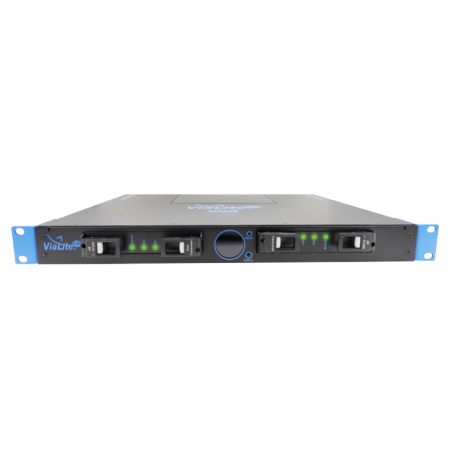

RF over Fiber Link System – 1–18 GHz Wideband Transport : infonX 18 | VIALITE
Der ViaLite infonX 18 RF-over-Fiber Link ist ein hochflexibles, breitbandiges Übertragungssystem für Anwendungen bis 18 GHz. Er ermöglicht den Transport sehr schwacher sowie hochdynamischer HF-Signale über Glasfaser bei minimalem Rauschen, sehr hoher Linearität und exzellenter SFDR-Performance.
Der ViaLite infonX 18 RF-over-Fiber Link ist ein hochflexibles, breitbandiges Übertragungssystem für Anwendungen bis 18 GHz. Er ermöglicht den Transport sehr schwacher sowie hochdynamischer HF-Signale über Glasfaser bei minimalem Rauschen, sehr hoher Linearität und exzellenter SFDR-Performance. Das System ist als vollständig integrierte 1U-Plattform mit einem oder zwei Transmit-/Receive-Karten konfigurierbar und unterstützt CWDM- oder DWDM-Wellenlängen. Die integrierte M&C-Einheit bietet eine vollständige Ethernet-Fernverwaltung.
Vorteile / Advantages :
- Breitbandiger HF-Transport von 1 bis 18 GHz mit sehr geringer Signalverzerrung.
- Hervorragender SFDR (106 dB/Hz2/3) für anspruchsvolle Umgebungen.
- Niedrige Rauschzahl (typ. 20 dB @10 GHz).
- Konfigurierbare Parameter: Bandbreite, Noise Figure, Gain, Linearität.
- Flexible Kartenoptionen: Single/Dual Tx, Single/Dual Rx, TRx.
- Vorderseitiges LCD-Display und vollständige Remote-M&C-Funktionalität.
- Dual-redundante, hot-swappable Netzteile für maximale Verfügbarkeit.
- Thermisch geregelte Lüfter für stabilen Betrieb.
Hauptmerkmale / Key Features :
- Frequenzbereich: 1–18 GHz (Page 1).
- Typischer Link Gain: +13 dB @10 GHz (Page 4).
- Gain-Einstellbereich: 30 dB.
- Noise Figure: 20 dB @10 GHz.
- P1dBin: –8 dBm.
- IP3in: +4.5 dBm.
- Optische Leistung: 10 mW (DML-Laser).
- Optische Optionen: CWDM 1310/1550 nm oder DWDM (Page 4).
- 19’’-Rack, 1U, voll integriertes M&C-Modul.
- RF-Anschluss: K-Type (2.92 mm).
Typische Anwendungen / Typical Applications :
- Native HF-Übertragung über Glasfaser.
- Signals Intelligence (SIGINT).
- Telemetry, Tracking & Command.
- Elektronische Kampfführung & Gegenmaßnahmen.
- Taktische sichere HF-Links.
- Rain-Fade-Diversity und Satcom-Bodenstationen.
- Marine-Antenna-Backhaul.
Warum dieses Produkt wählen? / Why choose this product? :
- Extrem hohe HF-Performance über große Bandbreite ohne aktive Outdoor-Elektronik.
- Exzellente Linearität für dichte Spektrumsumgebungen.
- Modularer Aufbau erlaubt präzise Anpassung an missionskritische Systeme.
- Robustes, betriebsstabiles System mit redundanter Stromversorgung.
- Ideal für militärische, satellitengestützte und wissenschaftliche Hochfrequenznetze.
Technische Übersicht / Technical Overview :
| Parameter | Spec |
|---|---|
| Frequency Range | 1–18 GHz |
| Link Gain @10 GHz | +13 dB |
| Gain Adjustment | 30 dB |
| Noise Figure | 20 dB (typ.) |
| SFDR | 106 dB/Hz2/3 |
| P1dBin | –8 dBm |
| IP3in | +4.5 dBm |
| Optical Output Power | 10 mW |
| Optical Wavelengths | 1310/1550 nm or DWDM |
| RF Connector | K-Type (2.92 mm) |
| Dimensions | 1U – 483×44×344 mm |
| Operating Temp. | 0 °C to +50 °C |
