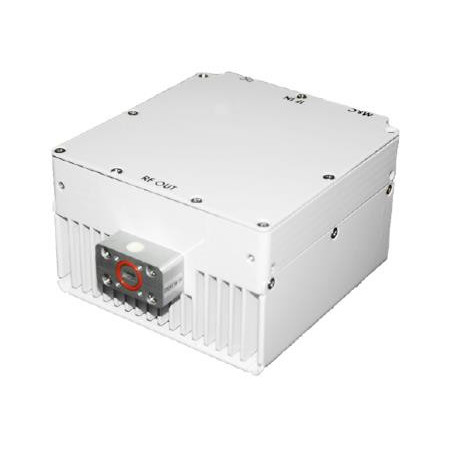

Ka-Band Block Up Converter – Kompakt & Energieeffizient : 6W bis 160W | REvGO
Die RevGo Ka-Band 6 W und 10 W Block Up-Converter (BUCs) sind für die Anforderungen moderner VSAT-Netze entwickelt – egal ob stationär, mobil oder transportabel. Dank der hochintegrierten RFIC- und GaN-Technologien bieten diese BUCs höchste Effizienz und außergewöhnliche Zuverlässigkeit, selbst unter extremen Bedingungen (-40 bis +60 °C).
close
Die RevGo Ka-Band 6 W und 10 W Block Up-Converter (BUCs) sind für die Anforderungen moderner VSAT-Netze entwickelt – egal ob stationär, mobil oder transportabel. Dank der hochintegrierten RFIC- und GaN-Technologien bieten diese BUCs höchste Effizienz und außergewöhnliche Zuverlässigkeit, selbst unter extremen Bedingungen (-40 bis +60 °C).
Vorteile :
- Hohe Linearität für Modulationen höherer Ordnung und hohe Datenraten optimiert.
- Kompakt und leicht: nur 1,5 kg – ideal für Integration.
- Niedriges Phasenrauschen, erfüllt und übertrifft IESS-308/309-Standards.
- Fernüberwachung und -steuerung über SNMP, RS232/RS485 und Ethernet.
- Bewährte Zuverlässigkeit mit einer Feldausfallrate unter 0,25 %.
Hauptmerkmale :
- RF-Band: 27,5 bis 31 GHz (Optionen für Einzel-, Doppel- oder Dreifachband).
- IF-Band: 950 – 1950 MHz.
- Lineare Ausgangsleistung: 37 dBm (6 W) / 39 dBm (10 W).
- Verstärkung: 65 dB mit 20 dB Einstellbereich (0,1 dB Schritte).
- Leistungsaufnahme: 60 W (6 W) / 70 W (10 W) bei Nennausgang.
- Anschlüsse: WR28 (RF-Ausgang), N-Typ (IF-Eingang), M&C über PT02E-12-14P.
- Abmessungen: 120 × 120 × 75 mm.
- Gewicht: 1,5 kg.
Typische Anwendungen :
- Maritime Kommunikation.
- 5G Backhaul.
- Stationäre und transportable VSAT-Systeme.
- Behörden- und Verteidigungsnetze.
Vergleichstabelle :
| Model | Linear Power | Saturated Power | Power Consumption | Weight | Dimensions (mm) | Frequency Range (GHz) |
|---|---|---|---|---|---|---|
| Ka-Band BUC 6 W | 37 dBm | 38 dBm | 60 W | 1.5 kg | 120 × 120 × 75 | 27.5 – 31 |
| Ka-Band BUC 10 W | 39 dBm | 40 dBm | 70 W | 1.5 kg | 120 × 120 × 75 | 27.5 – 31 |
| Ka-Band BUC 20 W | 40 dBm | 43 dBm | 135–180 W | 3.3 kg | 206 × 136 × 88 | 27.5 – 31 |
| Ka-Band BUC 40 W | 43 dBm | 46 dBm | 350–380 W | 4.8 – 6 kg | 259 × 136 × 118–136 | 27.65 – 31 |
| Ka-Band BUC 80 W | 46 dBm | 49 dBm | 300–450 W | 5.8 – 6 kg | 269 × 136 × 156 | 27.5 – 31 |
| Ka-Band BUC 160 W (Gateway) | 48 dBm | 52 dBm | 650 – 1000 W | 15 kg | 350 × 220 × 200 | 27.5 – 31 |
