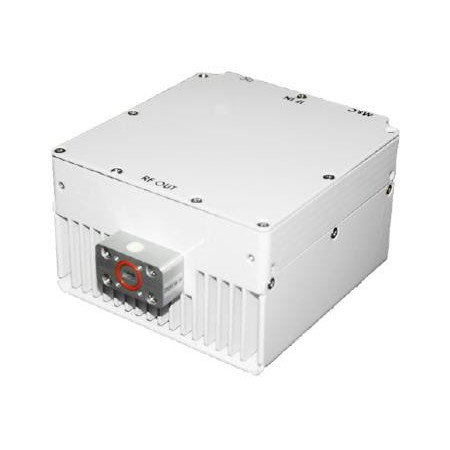

Block Up Converter (BUC)
zoom_out_map
chevron_left chevron_right
PREISANGEBOT ANFORDERN
close

Preisangebot anfordern


Nicht auf Lager

Block Up Converter (BUC) | REvGO

REvGO

Block-Up-Converter setzen das modulierte Eingangssignal vom Basisband (L-Band) auf das für die Übertragung gewünschte Frequenzband um, und verstärken es.

PREISANGEBOT ANFORDERN
close

Preisangebot anfordern



RevGo Block-up-Converter (BUCs) basierend auf GaN-Halbleiter bieten einen hohen Wirkungsgrad und ein hervorragendes Preis-Leistungsverhältnis. Sie sind für die Anforderungen moderner Satcom-Netze entwickelt – egal ob stationär, mobil oder transportabel.

Vorteile:

  • Hervorragendes Preis-/Leistungsverhältnis
  • Linearität optimiert für Modulationen höheren Grades und hoher Datenrate
  • Niedriges Phasenrauschen, erfüllt und übertrifft IESS-308/309-Standards.
  • Niedrige Ausfallrate (<0.25%) aufgrund strikter Qualitätskontrolle

Hauptmerkmale:

  • Verfügbar für C-, Ku-, DBS- und Ka-Band.
  • Variabler Leistungsbedarf
  • Optionale Redundanzsysteme
  • Niedriges Phasenrauschen (übersteigt die Anforderungen nach IESS308/309
  • Verstärkung: 65 dB mit 20 dB Einstellbereich (0,1 dB Schritte).
  • Robustes Design für extreme Bedingungen(-40 ... +60 °C)

Typische Anwendungen:

  • Maritime Kommunikation.
  • 5G Backhaul.
  • Stationäre und transportable VSAT-Systeme.
  • Behörden- und Verteidigungsnetze.

Vergleichstabelle:

Band Modell Frequenzbereich (GHz) Ausgangsleistung Referenz Stromversorgung Gewicht Maße (mm)
C-Band 5 W, 8 W C-band BUC 5.850 - 6.725 5 W, 8 W ext. 18 - 36 VDC 1.5 kg 177 x 113 x 62
C-Band 25 W, 40 W C-band BUC 5.850 - 6.725 25 W, 40 W ext. 36-72 VDC; 85 - 265 VAC 4.4 kg (DC); 4.8 kg (AC) 257 x 136 x 116
C-Band 80 W, 100 W C-band BUC 5.850 - 6.725 80 W, 100 W ext. 85 - 265 VAC 5 kg 246 x 136 x 136
C-Band 200 W C-band BUC 5.850 - 6.725 200 W ext. / int. 100 - 240 VAC 12 kg 320 x 220 x 180
C-Band 400 W C-band BUC 5.850 - 6.725 400 W ext. / int. 200 - 240 VAC 25 kg 420 x 320 x 210
C-Band 800 W, 1000 W C-band BUC 5.850 - 6.725 800 W, 1000 W ext. / int. 200 - 240 VAC 45 kg 508 x 425 x 265
Ku-Band 3 W Ku-band BUC 13.75 - 14.50 3 W ext. 12 - 36 VDC 0.35 kg 96 x 68 x 68
Ku-Band 4 W Ku-band BUC 13.75 - 14.50 4 W ext. 18 - 36 VDC 0.5 kg 97 x 96 x 47
Ku-Band 6 W Ku-band BUC 13.75 - 14.50 6 W ext. 18 - 36 VDC 1.1 kg 173 x 84 x 50
Ku-Band 6 W, 8 W Ku-band BUC 13.75 - 14.50 6 W, 8 W ext. 18 - 36 VDC 1.2 kg 173 x 100 x 50
Ku-Band 8 W, 10 W, 16 W, 20 W Ku-band BUC 13.75 - 14.50 8 W, 10 W, 16 W, 20 W ext. 18 - 56 VDC 1.0 kg 150 x 80 x 65
Ku-Band 8 W, 16 W, 25 W Ku-band BUC 12.75 - 13.25 / 13.75 - 14.50 8 W, 16 W, 25 W ext. 18 - 56 VDC (8 W, 16 W), 24 - 56 VDC (25 W) 1.35 kg 150 x 100 x 75
Ku-Band 30 W, 40 W Ku-band BUC 13.75 - 14.50 30 W, 40 W ext. 36 - 56 VDC; 18 - 56 V (optional) 1.3 kg 150 x 80 x 76
Ku-Band 40 W, 50 W, 60 W Ku-band BUC 13.75 - 14.50 40 W, 50 W, 60 W ext. 18 - 55 VDC (40 W), 22 -55 VDC (50 W, 60 W) 1.5 kg 160 x 100 x 76
Ku-Band 60 W, 80 W Ku-band BUC 13.75 - 14.50 60 W, 80 W ext. / int. 85 - 265 VAC 4.8 kg 206 x 136 x 136
Ku-Band 100 W, 120 W Ku-band BUC 13.75 - 14.50 100 W, 120 W ext. / int. 85 - 265 VAC 5.7 kg 246 x 136 x 136
Ku-Band 200 W, 250 W Ku-band BUC 13.75 - 14.50 200 W, 250 W ext. / int. 85 - 265 VAC 14 kg 320 x 220 x 200
Ku-Band 400 W, 500 W Ku-band BUC 13.75 - 14.50 400W, 500 W ext. / int. 200 - 240 VAC 30 kg 450 x 380 x 242
DBS-Band 20 W, 40 W DBS-band BUC 18.1 - 18.4 20 W, 40 W ext. / int. 36 - 72 VDC 3.3 kg (20 W); 3.5 kg (40 W) 206 x 136 x 88
Ka-Band 10 W, 20 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 10 W, 20 W ext. 18 - 55 VDC 1.2 kg 140 x 100 x 75
Ka-Band 20 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 20 W ext. 36 - 72 VDC 3.3 kg 206 x 136 x 88
Ka-Band 40 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 40 W ext. 36 - 72 VDC; 85 - 265 VAC 4.8 kg (DC), 6 kg (AC) 259 x 136 x 118 (DC), 259 x 136 x136 (AC)
Ka-Band 40 W, 80 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 40 W, 80 W ext. 36 - 60 VDC 5.8 kg (40 W), 6 kg (80 W) 269 x 136 x 156
Ka-Band 160 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 160 W ext. 100 - 240 VAC 15 kg 350 x 220 x 200
Ka-Band 300 W Ka-band BUC 27.5 - 31 GHz (viele Optionen möglich) 300 W ext. / int. 200 - 240 VAC 30 kg 450 x 400 x 230
