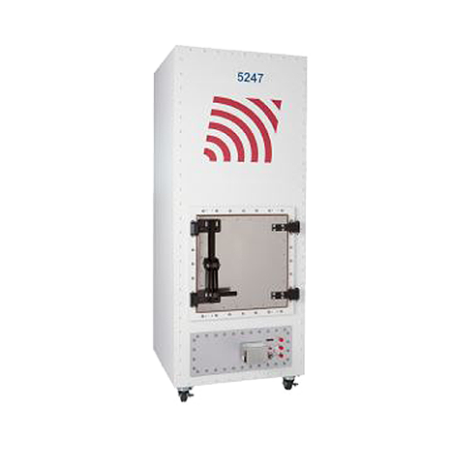

Geschirmte RF‑Testkammer – Mobil, 80 dB Isolation: 5247 | ETS-Lindgren
Die ETS‑Lindgren 5247 ist eine selbsttragende, mobile und vollständig geschirmte Testzelle für Over‑The‑Air‑Messungen (OTA) an Wireless‑Geräten. Tür und Aufbau verwenden dieselbe Hochleistungs‑Schirmtechnologie wie große Zertifizierungskammern. Der Messraum ist absorberausgekleidet und wird serienmäßig mit einer dualpolarisierten Hornantenne geliefert. EMCO Elektronik unterstützt Sie bei Auslegung, Integration und Messstrategie – bis hin zur Inbetriebnahme beim Endkunden.
Die ETS‑Lindgren 5247 ist eine selbsttragende, mobile und vollständig geschirmte Testzelle für Over‑The‑Air‑Messungen (OTA) an Wireless‑Geräten. Tür und Aufbau verwenden dieselbe Hochleistungs‑Schirmtechnologie wie große Zertifizierungskammern. Der Messraum ist absorberausgekleidet und wird serienmäßig mit einer dualpolarisierten Hornantenne geliefert. EMCO Elektronik unterstützt Sie bei Auslegung, Integration und Messstrategie – bis hin zur Inbetriebnahme beim Endkunden.
Vorteile
- Mobil und kompakt: Rollgestell („Roll‑About Casters“) für flexible Labor‑ und Produktionsumgebungen.
- Hohe Schirmdämpfung: typisch >80 dB RF‑Isolation für reproduzierbare OTA‑Messungen.
- Messgenauigkeit: RF‑Absorber minimieren Reflexionen und Modenbildung.
- Schneller Antennenwechsel: Quick‑Change‑Montageplatte am Deckenpanel.
- Umfangreiche Schnittstellen: vorkonfiguriertes Durchführungsfeld inkl. SMA, N, gefiltertem D‑Sub, LWL‑Feedthrough, Erdungsbolzen.
Hauptmerkmale
- RF‑Absorber: keilförmige Wedges an den Wänden, pyramidal auf dem Boden; verlustbehafteter Schaum an der Antenne – optimiert für den Frequenzbereich der Anwendung.
- Dualpolarisierte Hornantenne: lineare und – mit optionalem Hybrid – zirkulare Polarisation; Standardabdeckung 700 MHz bis 6 GHz, typischer Amplitudengang flach von 2–6 GHz.
- Tür/Abschirmung: Messerleisten‑Konzept (Knife‑Edge) mit komprimierbarem Federkontakt; Zweipunkt‑Verriegelung und Einhand‑Bedienung.
- Durchführungsfeld: 1× SMA, 3× Typ‑N, 1× gefilterter D‑Sub 25‑Pin, 6‑fach LWL‑Durchführung, 1× Erdungsbolzen; separater Antennen‑Quick‑Change‑Panel.
| Technische Daten | Wert |
|---|---|
| Frequenzbereich (System) | 700 MHz bis 10 GHz |
| Kreuzpol‑Isolation | >20 dB |
| Nennimpedanz | 50 Ω |
| Antennenanschlüsse | 2× SMA Buchse |
| Außenmaße (B×T×H) | 74,9 cm × 86,3 cm × 203,7 cm (29,5″ × 34,0″ × 80,2″) |
| Innenmaße (B×T×H) | 33,8 cm × 33,8 cm × 112,0 cm (13,3″ × 13,3″ × 44,2″) |
| Nenngewicht | 231,3 kg (509,9 lb) |
| Typische RF‑Isolation | >80 dB |
Typische Anwendungen
- TX‑Leistung (radiated power) und RX‑Empfindlichkeit (sensitivity) im Design‑Verifikationsprozess.
- Pre‑Compliance‑Bewertungen vor Zertifizierung.
- In‑Line‑Tests in Produktion und Qualitätssicherung.
Zusätzliche Informationen
- Lieferumfang: geschirmte Zelle mit RF‑Absorbern, geschirmte Tür, konfiguriertes Durchführungsfeld, DUT‑Zugangs‑Panel, Antennen‑Panel, Rollen, eine dualpolarisierte Messantenne.
- Optionen: USB‑LWL‑Medienkonverter (2‑Port‑Hub, 110/220 VAC, 5 A), zusätzliche Antennen zur Bereichserweiterung, zusätzliche Filter/Durchführungen, Instrumentation und EMQuest Test‑Automation‑Software, Schulungen.
- Service durch EMCO Elektronik: Applikationsberatung, Anpassung des Durchführungsfelds, Auswahl geeigneter Antennen/Hybride, Integration in bestehende Testabläufe.
