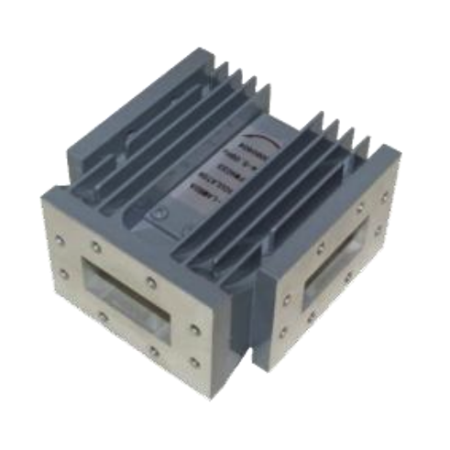

Wellenleiter-Zirkulator – geringe Einfügedämpfung & hohe Isolation | RF-Lambda
Die Waveguide Circulator/Isolator-Serie von RF-Lambda unterdrückt unerwünschte Reflexionen in HF- und Mikrowellensystemen. Diese passiven Bauelemente bieten geringe Einfügedämpfung und hohe Isolation und sind in zahlreichen Frequenzbändern und Leistungsstufen verfügbar – für zuverlässige Systemleistung.
Die Waveguide Circulator/Isolator-Serie von RF-Lambda unterdrückt unerwünschte Reflexionen in HF- und Mikrowellensystemen. Diese passiven Bauelemente bieten geringe Einfügedämpfung und hohe Isolation und sind in zahlreichen Frequenzbändern und Leistungsstufen verfügbar – für zuverlässige Systemleistung.
Vorteile
- Geringe Einfügedämpfung für minimale Signalverluste.
- Hohe Isolation zum Schutz von HF-Quellen.
- Verfügbar in Standard-Wellenleitern WR10 bis WR2300.
- Zuverlässige Leistung über einen breiten Temperaturbereich.
Hauptmerkmale
- Passive, nicht-reziproke Wellenleiter-Komponenten.
- Typisches Modell RFWC42D: 18–26,5 GHz, Isolation ~20 dB, Einfügedämpfung ≤ 0,5 dB.
- Modell RFWC137G: 5,85–8,2 GHz, Isolation ~20 dB, Einfügedämpfung ≤ 0,5 dB, Leistung bis 300 W.
Typische Anwendungen
- Drahtlose Infrastruktur (Basisstationen, Radarsysteme).
- Militär- und Luft- & Raumfahrtanwendungen.
- Hochleistungs-HF- und Mikrowellensysteme mit Quellenschutz.
Weitere Informationen
Wellenleiter-Zirkulatoren und -Isolatoren nutzen Ferritmaterialien mit Magnetvorspannung, um eine nicht-reziproke Signalführung zu erreichen. Sie sind unverzichtbar, um die Signalintegrität zu sichern und empfindliche HF-Bauteile vor schädlichen Reflexionen zu schützen. Kundenspezifische Lösungen sind über EMCO Elektronik verfügbar.
Vergleichstabelle der Serie
| Modell | Wellenleitertyp | Frequenzbereich (GHz) | Isolation (dB) | Einfügedämpfung (dB) | Leistungsaufnahme |
|---|---|---|---|---|---|
| RFWC42D | WR42 | 18–26,5 | ~20 | ≤ 0,5 | - |
| RFWC137G | WR137 | 5,85–8,2 | ~20 | ≤ 0,5 | ≤ 300 W |
