Test- & Abschirmlösungen – 30 MHz–300 GHz, ≥ 100 dB | WIMEDES
Als RF/CEM-Spezialist bei EMCO Elektronik unterstützen wir Sie bei der Spezifikation, Integration und Abnahme von WIMEDES-Systemen: Radartestanlagen (6–240 GHz), Schirmkabinen (Schirmdämpfung ≥ 100 dB), Schirmboxen (manuell bis vollautomatisch), EMV‑Filter (Netz- und Leitungsfilter, inkl. Ladeinfrastruktur) sowie Mikrowellen‑Absorber (30 MHz–300 GHz, Freiraum- und Resonanztypen).
Als RF/CEM-Spezialist bei EMCO Elektronik unterstützen wir Sie bei der Spezifikation, Integration und Abnahme von WIMEDES-Systemen: Radartestanlagen (6–240 GHz), Schirmkabinen (Schirmdämpfung ≥ 100 dB), Schirmboxen (manuell bis vollautomatisch), EMV‑Filter (Netz- und Leitungsfilter, inkl. Ladeinfrastruktur) sowie Mikrowellen‑Absorber (30 MHz–300 GHz, Freiraum- und Resonanztypen).
Vorteile
- Durchgängiges Portfolio: Von Labor-Schirmbox bis normkonformer Kammer (z. B. SAR, FAR) und Radar‑Range bis 150 m.
- Projektbezogene Auslegung: Frequenz-, Feldstärke- und Automationsziele werden applikationsspezifisch dimensioniert.
- EMCO Value‑Add: Anforderungsaufnahme, HF‑Layout/Innenausbau, Auswahl der Absorber/Filter, Automatisierung, Inbetriebnahme & Messergebnistreckability.
- Zukunftssicherheit: Erweiterbare Paneel-/Sandwich‑Bauweise, Nachrüstoptionen (Ports, Feed‑Throughs, Safety, Monitoring).
Hauptmerkmale
- Radartestanlagen: 6–240 GHz; bewährte Bänder 8/24/26/76–77/77–81 GHz; stationär/mobil; 3–150 m; manuell, teil- oder vollautomatisiert.

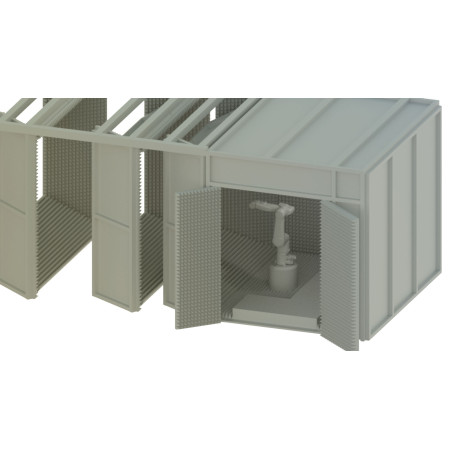

- Schirmkabinen: Modul‑Sandwich‑Paneele; Schirmdämpfung ≥ 100 dB; verzinktes Stahlblech oder leichte Edelstahl‑Ausführung; normkonforme Kammern (SAR, FAR) und kundenspezifische Sonderlösungen.
- Schirmboxen: Ergonomische Pultform (abgeschrägter Deckel) oder Vollauszug für Automatisierung; pneumatische oder elektrische Aktorik.
- EMV‑Filter: Netz-/Durchführungsfilter für Kabinen, sichere Räume, Schirmboxen, Elektroinstallationen und Ladeinfrastruktur; Standard- und kundenspezifische Ausführungen.
- Mikrowellen‑Absorber: Freiraum- und Resonanzabsorber für 30 MHz–300 GHz; Applikationsberatung zur optimalen Type/Geometrie.
Typische Anwendungen
- Automotive Radar (76–81 GHz), Fahrerassistenz, Hochfrequenz‑Sensorik.
- Funk/5G/IoT – Konnektivitätstests, Co‑Existenz, Pre‑Compliance/Compliance.
- Medizintechnik – Störfestigkeit, SAR‑Validierung, Entwicklungs- und Serientests.
- Luft‑ und Raumfahrt – EMV/EMI‑Qualifikation, Antennentests, Materialcharakterisierung.
- Fertigung/End‑of‑Line – automatisierte Prüfzellen mit Schirmboxen und integrierter DUT‑Handhabung.
Produktübersicht (Vergleich)
| Lösung | Frequenz/Leistungsbereich | Kern‑Specs | Norm-/Use‑Cases | Automation/Optionen |
|---|---|---|---|---|
| Radartestanlagen | 6–240 GHz (u. a. 8/24/26/76–77/77–81 GHz) | Range 3–150 m; stationär/mobil | Entwicklung, Verfahrenstechnik, Automotive, Luftfahrt | Manuell, teil‑, vollautomatisch |
| Schirmkabinen | 30 MHz–300 GHz (absorber-/aufbauabhängig) | Schirmdämpfung ≥ 100 dB; Paneel‑/Sandwich‑Bauweise | SAR, FAR, Pre‑/Compliance; kundenspezifische Räume | Door/Feed‑Throughs, Klimatisierung, Safety, Monitoring |
| Schirmboxen | HF/EMV‑Tests in Entwicklung & Serie | Pultform (manuell), Vollauszug (Automation) | EMS/EMI, Co‑Existenz, EoL‑Prüfung | Pneumatik/Elektrik‑Aktoren, Fixtures, RF‑I/O |
| EMV‑Filter | Netz- und Leitungsfilter | Für Kabinen, Boxen, sichere Räume, Installationen, Ladeinfrastruktur | Störunterdrückung, Netzentstörung | Standard & kundenspezifisch, Durchführungsfilter |
| Mikrowellen‑Absorber | 30 MHz–300 GHz | Freiraum- und Resonanzabsorber | RA/RI, Antenne, Kammer‑Tuning | Type-/Geometrie‑Auswahl, Layout‑Beratung |
