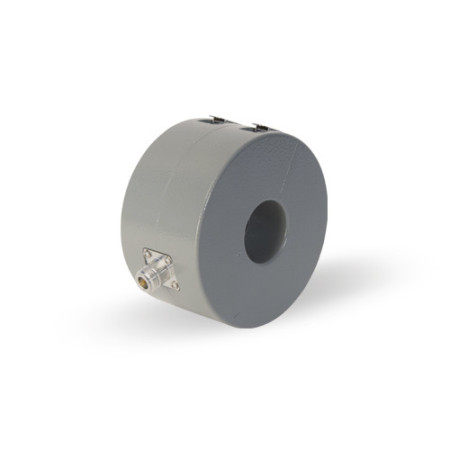

Bulk‑Current‑Injection (BCI) Sonden – breitbandige Störbeeinflussung | Fischer Custom Communications, Inc.
Aufklappbare BCI‑Sonden für leitungsgeführte Störfestigkeitsprüfungen. Das Portfolio deckt 4 kHz bis 7 GHz (modellabhängig) ab, mit Varianten für hohe Dauerleistung und große Kabelbäume. Passende Kalibrier‑Fixtures sichern reproduzierbare, rückführbare Setups.
close
Aufklappbare BCI‑Sonden für leitungsgeführte Störfestigkeitsprüfungen. Das Portfolio deckt 4 kHz bis 7 GHz (modellabhängig) ab, mit Varianten für hohe Dauerleistung und große Kabelbäume. Passende Kalibrier‑Fixtures sichern reproduzierbare, rückführbare Setups.
Vorteile
- Kopplung ohne Trennen des Kabelsatzes.
- Hohe Leistungsfestigkeit bis in den kW‑Bereich je Modell.
- Breite Frequenzabdeckung, inkl. UHF/SHF bis 7 GHz.
- Normgerecht u. a. für DO‑160 Sec. 20/22, MIL‑STD‑461/462, ISO 11452‑4.
Wesentliche Merkmale
- Öffnungen von kompakt (⌀12 mm) bis sehr groß (bis 258 mm Fenster).
- Abgestimmte Kalibrier‑Fixtures für jede Sondenfamilie.
- Spezialvarianten inkl. Hochspannungs‑Ausführung.
Ausgewählte Modelle (Beispiele)
| Modell | Frequenzbereich | Leistung / Kennwert | Öffnung | Passendes Fixture |
|---|---|---|---|---|
| F‑140 | 100 kHz – 1 GHz | 100 W | ⌀40 mm | FCC‑BCICF‑2 |
| F‑150 | 800 MHz – 2.1 GHz | 250 W | ⌀32 mm | FCC‑BCICF‑150 |
| F‑150‑1 | 2.3 – 7.0 GHz | 100 W | ⌀12 mm | FCC‑BCICF‑150‑1 |
| F‑120‑9A | 10 kHz – 230 MHz | 100 W | ⌀40 mm | FCC‑BCICF‑6‑150 |
| F‑170501‑1008‑1 | 10 MHz – 400 MHz | 2,5 kW | ⌀40 mm | F‑170421‑1008‑1 |
| F‑161012‑1008‑1 | 4 kHz – 10 MHz | 2,5 kW | Fenster 54 × 108 mm | F‑161012‑1008‑2 |
| F‑140‑HV | 100 kHz – 400 MHz | 5 kV Peak | ⌀40 mm | FCC‑BCICF‑1‑HV |
Typische Anwendungen
- Leitungsgeführte Störfestigkeit in Luft‑/Raumfahrt, Defense, Automotive.
- Kabelbaum‑Prüfungen auf Subsystem‑/Geräteebene.
- Entwicklung & Grenzwertfindung an Harnesses.
Zusätzliche Informationen (EMCO Mehrwert)
EMCO Elektronik unterstützt bei Norm‑/Modellauswahl, Fixture‑Zuordnung, organisiert Werkskalibrierung und bietet Techniksupport in DACH. Änderungen vorbehalten.
