Mehrsondige RF‑Messung – Bis zu 10 synchronisierte Sonden: Multi‑Probe System | LUMILOOP GmbH

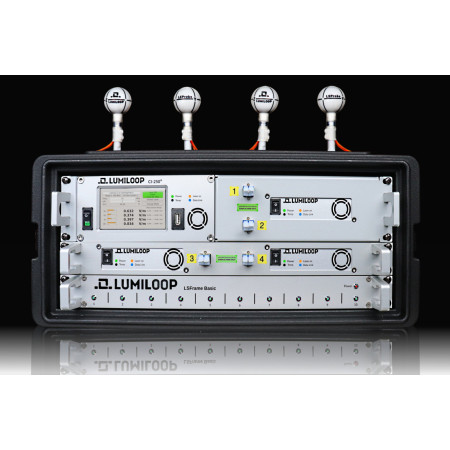

Das Multi‑Probe System ermöglicht den synchronisierten Betrieb von bis zu 10 laserbetriebenen E‑Feld‑Sonden (LSProbe) in einem 19″‑Rack. Es umfasst den LSFrame‑Integrationsrahmen, CI‑250 bzw. CI‑250+ Computer‑Interfaces sowie das Softwarepaket für Steuerung und Datenerfassung.

Vorteile

• Hohe Skalierbarkeit: Konfigurationen mit 4, 6, 8 oder bis zu 10 Sonden.
• Werkseitig vormontiert und geprüft – reduziert Integrationsaufwand und Risiko.
• Flexible Schnittstellen: CI‑250 (USB) oder CI‑250+ (Touchscreen + Ethernet) zur Anpassung an IT‑Policies.
• EMV‑tauglicher Workflow mit GUI‑ und SCPI‑Unterstützung für automatisierte Testabläufe.

Hauptmerkmale

• Sondenoptionen: LSProbe 1.2 (10 Hz–8,2 GHz) oder LSProbe 2.0 (9 kHz–18 GHz).
• Rahmen: LSFrame 1.0 Basic (USB‑gesteuert, 1 HE) oder LSFrame 2.0 (Ethernet‑gesteuert, 3 HE).
• Schnittstellen: CI‑250 (USB) und CI‑250+ (4,3″ Touchscreen + Ethernet).
• Lieferumfang: alle erforderlichen Kabel, Software auf USB und verifizierter Systemtest vor Auslieferung.

Typische Anwendungen

• EMV‑Immunitäts‑ und Feldstärkemessungen (z. B. ISO 11451‑2, ISO 11452‑11, IEC 61000‑4‑21).
• Strahlungsimmunität nach MIL‑STD‑461 RS103 und DO‑160.
• Echtzeit‑Feldkartierung in Automobil‑, Luft‑ und Raumfahrt sowie Verteidigung.

Zusätzliche Informationen

Das System wird vollständig montiert und getestet geliefert – für Plug‑and‑Play‑Bereitschaft. Bei Konfigurationen mit mehr als drei Geräten wird die Verwendung des LSFrame zur sicheren Stromversorgung und Synchronisation empfohlen.
