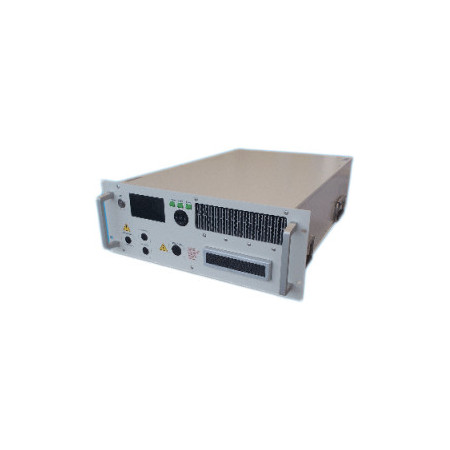

Solid-State HF-Leistungsverstärker | PRANA
Die Solid-State HF-Leistungsverstärker von PRANA bieten hohe Linearität, breite Frequenzabdeckung und einen zuverlässigen Klasse-A-Betrieb für EMV-Immunitätsprüfungen, HF-Komponentencharakterisierung und anspruchsvolle Forschung. Eine Abdeckung von 9 kHz bis 6 GHz bei Leistungen von wenigen Watt bis >16 kW ermöglicht Dauer- und Impulsbetrieb.
PRANA liefert neben Einzelverstärkern einsatzfertige, konfigurierbare 19“-Komplettsysteme. Diese kombinieren mehrere Verstärker verschiedener Frequenzbereiche mit fernsteuerbaren Umschalteinrichtungen in einem robusten, mobilen 19“ Rack.“
Vorteile
- Breitbandige Klasse-A-Technologie
- Zuverlässig, effizient und robust
- Geringe Verzerrungen
- Oberwellen <-20dBc @ 1dB Kompression
- Integrierte Koppler
- Immun gegen Fehlanpassung
- Fernsteuerung via LAN, GPIB, RS-232
- Redundante Transistoren
- Controller gesteuerte interne Überwachung
- Ferndiagnose durch den Service
- 19"-Rackintegration oder als Tischgerät
- Temperaturgesteuerte Lüfter
- Modularer einfacher Aufbau
- Ersatzteilpakete für die Selbsthilfe vor Ort
- Passende Umschalteinrichtungen
- Individuelle Komplettsysteme im 19“ Rack
- 3 Jahre Gewährleistung
Haupt-Produktreihen
|
Modell |
Frequenzbereich |
Ausgangsleistung (CW) |
|
DP-Serie |
9 kHz – 250 MHz |
90 W bis 16.000 W |
|
DR-Serie |
9 kHz – 400 MHz |
75 W bis 3.200 W |
|
DT-Serie |
9 kHz – 1.000 MHz |
90 W bis 1.250 W |
|
GN-Serie |
100 kHz – 200 MHz |
40 W bis 12.000 W |
|
LT-Serie |
20 MHz – 1.000 MHz |
140 W bis 900 W |
|
MT-Serie |
80 MHz – 1.000 MHz |
140 W bis 4.500 W |
|
SU-Serie |
1 GHz – 2,5 GHz |
175 W bis 1.200 W |
|
SV-Serie |
0,8 GHz – 3,2 GHz |
28 W bis 1.000 W |
|
SW-Serie |
0,8 GHz – 4 GHz |
25 W bis 800 W |
|
UX-Serie |
2 GHz – 6 GHz |
15 W bis 180 W |
|
SX-Serie |
0,6 GHz bis 6 GHz |
40 W bis 700 W |
