Kegellog-Spirale Antenne : 401102 | ETS-Lindgren

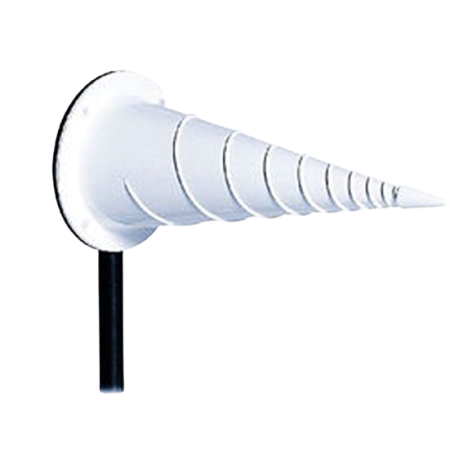

Die 3102 Conical Log Spiral Antenne (Ref. 401102) von ETS‑Lindgren ist eine breitbandige, zirkular polarisierte Kegellog-Spiral‑Antenne, entwickelt für präzise EMC‑ und Wireless‑Messungen. Spiralförmige halbstarre Koaxialwicklungen auf einem Fiberglaskegel verbessern die Wärmeableitung und gewährleisten eine robuste Performance.

Vorteile :

• Individuelle Kalibrierung mit unterschriebenem Zertifikat nach SAE ARP 958.
• Geringer VSWR über 1–10 GHz für zuverlässige und wiederholbare Messungen.
• Kompakte Bauform geeignet für enge Kammern und den Feldeinsatz.
• Zirkularpolarisation ideal für Immunitätstests und OTA‑Kommunikation.

Hauptmerkmale :

• Frequenzbereich: 1 GHz–10 GHz
• Polarisation: Zirkular
• Max. Dauerleistung: 50 W; Spitze bis 100 W
• VSWR: typischerweise 1.6:1
• Anschluss: Type N (weiblich)
• Montage: Basis mit Standard‑¼‑20 Stativgewinde

Typische Anwendungen :

• EMC‑Radiated‑Immunity‑Tests
• Schnelle Spektralübersichten in der Nähe des DUT
• OTA‑Messungen bei Wireless‑Geräten
• Nutzung in kompakten Kammern oder im Feld, bei Bedarf zirkularer Polarisation

Zusätzliche Informationen :

• Spiralförmige Koaxialwicklungen verbessern die Wärmeableitung.
• Besteht aus Fiberglaskegel mit Delrin‑Stütze und Aluminium‑Basis.
• Werkskalibriert bei 1 m gemäß SAE ARP 958.
• Zwei Jahre Garantie gegen Herstellermängel.
