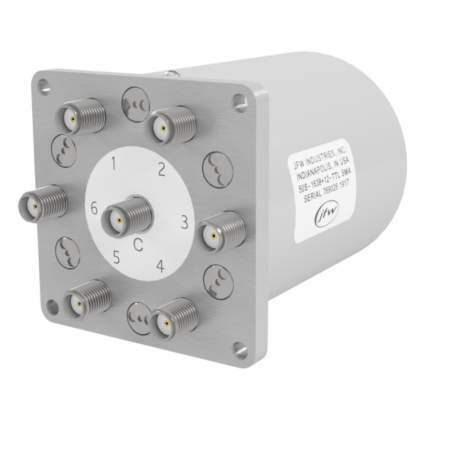

RF-Schalter – Elektromechanisch, Absorptiv: 50S-1603+X | JFW Industries

Der 50S-1603+XX ist ein leistungsstarker 1P2T (Single Pole, Double Throw) elektromechanischer HF-Schalter von JFW Industries. Er ist für absorptive 50-Ohm-Systeme konzipiert und bietet eine zuverlässige Signalumschaltung mit interner Terminierung ungenutzter Ports. Ideal für automatisierte Testsysteme und HF-Verteilungsanwendungen mit Failsafe-Anforderung.

Vorteile:

• Absorptives Design mit 50-Ohm-Terminierung ungenutzter Ports
• Failsafe-Konfiguration: aktiver Pfad bei Stromausfall
• Breiter Frequenzbereich: DC bis 18 GHz
• SMA-Anschlüsse für hohe HF-Integrität
• Verfügbar mit Standard-DC- oder TTL-Steuerung
• Kompakt und robust für Systemintegration

Hauptmerkmale:

• Modell: 50S-1603+XX
• Impedanz: 50 Ohm
• Schaltkonfiguration: 1P2T
• Frequenzbereich: DC bis 18 GHz
• Schaltgeschwindigkeit: 20 ms
• HF-Anschlüsse: SMA
• Steuerspannung: +12, +24 oder +28 VDC (auch TTL-Version verfügbar)
• Einfügedämpfung: Gering (typisch < 0,5 dB)
• Isolation: Hoch (typisch > 60 dB)
• Leistungsaufnahme: Bis zu +27 dBm
• Betriebsmodus: Failsafe (Standardpfad aktiv ohne Stromversorgung)

Typische Anwendungen:

• HF-Signalumschaltung in Testsystemen
• Automatisierte Testausrüstung (ATE)
• Umschaltung redundanter Signalpfade
• HF-Matrix- und Verteilungsnetzwerke

Weitere Informationen:

• Hersteller: JFW Industries
• Weitere Konfigurationen verfügbar: 1P4T, 1P6T, 1P8T usw.
• Auch als Normally Open und Latching Version erhältlich
• Kundenspezifische Steuerlogik und Anschlussoptionen auf Anfrage
