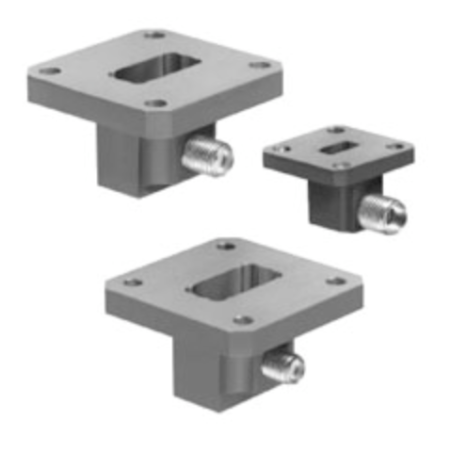

Adapter – Hohlleiter zu Koax, WR22 bis WR650: MDL Standardserie | Microwave Development Laboratories

Microwave Development Laboratories (MDL) bietet eine breite Palette von Hohlleiter-zu-Koax-Adaptern für Hochfrequenzanwendungen. Die Adapter decken Frequenzbereiche von WR650 bis WR22 ab und sind mit SMA-, N-Typ- und 2,9-mm-Steckverbindern erhältlich, was eine hohe Kompatibilität mit HF-Systemen gewährleistet.

Vorteile:

• Breite Frequenzabdeckung: WR650 bis WR22
• Erhältlich in Standard- und Low-VSWR-Versionen
• Weibliche und männliche Steckverbinder verfügbar
• Edelstahlsteckverbinder für Langlebigkeit und Leistung
• Druckversionen verfügbar
• Anpassbare Flansch- und Oberflächenoptionen

Hauptmerkmale:

• Steckverbindertypen: SMA, N-Typ, 2,9 mm
• VSWR:
  • Standard: ≤ 1,25
  • Low VSWR: ≤ 1,065 (Standard), ≤ 1,10 (Druckversion)
• Aufbau: Edelstahlsteckverbinder, Flansche aus Aluminium oder Messing
• Oberfläche: Chromatiert, versilbert oder blau lackiert
• Montage: Flanschanschluss mit verschiedenen Konfigurationen
• Frequenzbereich: Je nach Modell von 1,12 GHz bis 50 GHz
• Mechanik: Runde Flansche, kompakte Bauform

Typische Anwendungen:

• HF-Test- und Messsysteme
• Satelliten- und Radarsysteme
• Labor- und Entwicklungsumgebungen
• Übergänge von Hohlleiter zu Koax in Kommunikationssystemen

Weitere Informationen:

• Hersteller: Microwave Development Laboratories (MDL)
• Kundenspezifische Modelle auf Anfrage erhältlich
• Modellbeispiele: 90AC126, 75AC46, 22AC206, 28AC216
• Dokumentation: Vollständige Produktlinie als PDF auf der MDL-Website verfügbar
