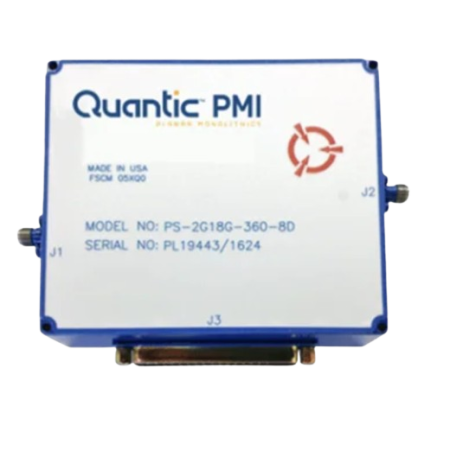

Digital gesteuerter Phasenschieber – OPTION 618-15D-10BIT: PS-360-DC-3 | Quantic PMI (Planar Monolithics Industries)

Das Modell PS-360-DC-3 – OPTION 618-15D-10BIT von Quantic PMI ist ein leistungsstarker, digital gesteuerter Phasenschieber mit 10 Bit Auflösung. Er arbeitet im Frequenzbereich von 6 bis 18 GHz und bietet eine vollständige 360° Phasenverschiebung mit schneller Umschaltung und hoher Umweltbeständigkeit – ideal für anspruchsvolle HF-Anwendungen.

Vorteile :

• Breiter Frequenzbereich von 6 bis 18 GHz
• Hochauflösende digitale Steuerung mit 10 Bit
• Schnelle Umschaltzeit (≤500 ns)
• Robustes Design gemäß MIL-STD-Normen
• Kompakte Bauform mit SMA-Anschlüssen

Hauptmerkmale :

• Phasenverschiebung: 360° typisch
• Steuerung: 10-Bit TTL
• Einfügedämpfung: max. 12 dB, typisch 10 dB
• Phasengenauigkeit: ±15° max (Spitze-Spitze), gemessen ±7.1°/+6.8°
• Umschaltzeit: ≤500 ns
• PM/AM: ±2.5 dB max, gemessen ±1.0 dB
• Trägerunterdrückung: 18 dB, gemessen 26 dB
• Nebenbandunterdrückung: 15 dB, gemessen 22 dB
• Leistungsaufnahme: +10 dBm (Betrieb), +20 dBm (Überlebensgrenze)
• VSWR: max. 2.0:1, gemessen 1.5:1 (Eingang), 1.8:1 (Ausgang)
• Stromversorgung: +5 VDC @ 115 mA, -12 bis -15 VDC @ 20 mA
• Abmessungen: 1.60" x 1.75" x 0.50"
• Anschlüsse: SMA weiblich, 15-poliger Micro-D für Steuerung/Strom

Typische Anwendungen :

• Radarsysteme
• Elektronische Kampfführung
• Beamforming-Netzwerke
• HF-Simulation und -Tests
• Satellitenkommunikation

Zusätzliche Informationen :

• Betriebstemperatur: -55°C bis +85°C
• Lagertemperatur: -65°C bis +125°C
• Feuchtigkeit: MIL-STD-202G, Methode 103B Cond B
• Stoßfestigkeit: MIL-STD-202G, Methode 213B Cond B (75 G, 6 ms)
• Vibration: MIL-STD-202G, Methode 204D Cond B
• Höhe: MIL-STD-202G, Methode 105C Cond B (50.000 ft)
• Temperaturzyklen: MIL-STD-202G, Methode 107D Cond A
