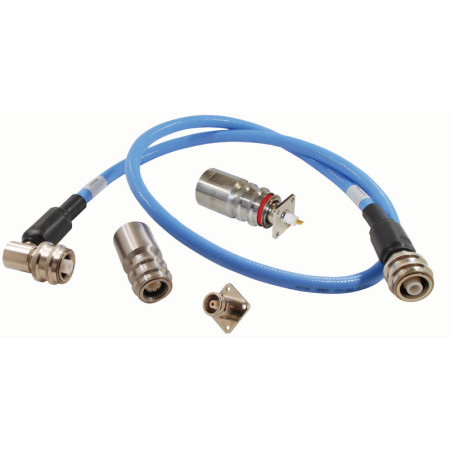

RF‑Koaxialkabel – Low‑Loss, High‑Power & Präzisions‑Testfamilien | Winchester Interconnect
Die RF‑Koaxialkabel von Winchester / Winconn decken verlustarme Übertragung, hochleistungsfähige Energiepfade sowie präzise Messkabel ab – von DC bis in den Mikrowellen/mmWave‑Bereich (familienabhängig). Flexible Aufbauten mit robusten Mänteln und eng geführten elektrischen Parametern sichern reproduzierbare Performance in Luft‑/Raumfahrt, Verteidigung, Industrie und T&M.
close
Die RF‑Koaxialkabel von Winchester / Winconn decken verlustarme Übertragung, hochleistungsfähige Energiepfade sowie präzise Messkabel ab – von DC bis in den Mikrowellen/mmWave‑Bereich (familienabhängig). Flexible Aufbauten mit robusten Mänteln und eng geführten elektrischen Parametern sichern reproduzierbare Performance in Luft‑/Raumfahrt, Verteidigung, Industrie und T&M.
Vorteile
- Niedrige Dämpfung & Phasenstabilität über Temperatur und Biegezyklen.
- Hochleistungsfähigkeit (Spannung/Strom) mit kontrollierter Erwärmung und Korona‑Festigkeit (familienabhängig).
- Mechanische Robustheit: kleine Biegeradien, abrieb‑/chemikalienbeständige Mäntel, definierte Zugentlastung.
- Breites Steckverbinder‑Portfolio: SMA, 2.92 mm, N, TNC, 7/16 u. a.
- Kundenspezifische Assemblies: Länge, Beschriftung, Phasen‑/Delay‑Matching, Abdichtung, Prüfprotokolle.
Hauptmerkmale
- Impedanz: 50 Ω (75 Ω auf Anfrage).
- Bandbreite: DC bis zweistellige GHz‑Bereiche je nach Familie und Stecker.
- Dielektrika: PTFE / geschäumtes PTFE, optimierte Schirmung für geringe Leckage/hohe Schirmdämpfung.
- Mantelmaterialien: FEP, PE, LSZH, PUR – für Innen/Außen und raue Umgebungen.
- Umwelt: typischer Einsatzbereich −55 °C bis +125 °C (familienabhängig).
Typische Anwendungen
- Radar, EW, SatCom, Avionik, Telemetrie.
- 5G/FR2‑Fronthaul, Small Cells, DAS, Feeder/Jumper.
- Industrielles RF‑Heizen und wissenschaftliche Anlagen (ISM).
- Präzises Test & Measurement, Kalibrierung, Produktionstest.
Familienübersicht (Vergleich)
| Serie / Familie | Aufbau | Schwerpunkte | Typischer Einsatz | Hinweise |
|---|---|---|---|---|
| Vortex® (Low‑Loss) | Flexibles Koax | Sehr geringe Einfügedämpfung, stabile Performance bei Biegung/Temperatur | Längere Strecken, performancekritische HF‑Ketten | Optimierte Dielektrika und Schirmung für geringe dB/m |
| Dynaflex® (Low‑Loss) | Flexibles Koax | Niedrige Verluste bei hoher Flexibilität und Dauerhaltbarkeit | Feldeinsatz, dynamische Verlegung | Guter Kompromiss zwischen Biegbarkeit und elektrischer Kontrolle |
| TRUflex™ PWR (High‑Power) | Flexibles, leistungsfähiges Koax | Hohe RF‑Spannung/Strom, thermische Robustheit | Industrielles RF‑Heizen, hochbelastete Sendewege | Korona‑/Lichtbogen‑Festigkeit, robuste Terminierungen |
| TruTest® | Flexibles Testkabel | Phasen/Amplituden‑Stabilität für reproduzierbare Messungen | Labor‑ & Produktions‑Testracks, Kalibrierungen | Enge Flex‑Stabilität und Rückflussdämpfung |
| DynaTest® | Flexibles Testkabel | Erweiterte Bandbreite bei hoher Steckzyklenfestigkeit | HF‑Messung bis mmWave (steckerabhängig) | Hochzyklus‑Steckverbinder und definierte Zugentlastung |
| Flexibles RF‑Koax (allgemein) | RG/MIL‑Varianten und applikationsspezifische Aufbauten | Ausgewogene elektrische/mechanische Eigenschaften | Allgemeine Verbindungs‑ und Jumper‑Anwendungen | Breite Steckverbinder‑ und Manteloptionen |
Zusätzliche Informationen
- Konfiguration: Overmolds, Boots, Farb‑/Manteloptionen, Seriennummern/Etiketten.
- Qualität & Compliance: i. d. R. RoHS/REACH; Prüfberichte (S‑Parameter, VSWR, Dämpfung) pro Assembly verfügbar.
- Engineering‑Support (EMCO Elektronik): Kabelfamilien‑Auswahl, Link‑Budget/Dämpfungsrechnung, Routing/Biegeradius‑Reviews, Phasen‑Matching‑Spezifikationen, Erstmusterprüfung.
- Nächste Schritte: Frequenzband, Leistungspegel, Verlustbudget, Steckertypen, Länge/Toleranzen und Umgebung spezifizieren – wir liefern Spezifikation und Angebot.
