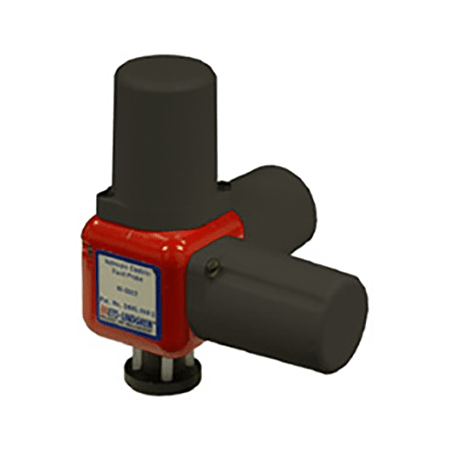

Die Feldsonden und Feldmonitore von ETS-Lindgren ermöglichen präzise HF-Feldmessungen in Labor- und Vor-Ort-Anwendungen. Das Portfolio umfasst isotrope 3-Achsen-Feldsonden für Frequenzbereiche von 10 kHz bis 40 GHz sowie Lösungen für unterschiedliche Messdynamiken und Feldstärken.
Die Feldsonden und Feldmonitore von ETS-Lindgren ermöglichen präzise HF-Feldmessungen in Labor- und Vor-Ort-Anwendungen. Das Portfolio umfasst isotrope 3-Achsen-Feldsonden für Frequenzbereiche von 10 kHz bis 40 GHz sowie Lösungen für unterschiedliche Messdynamiken und Feldstärken.
Modelle wie EMSense™ 10, EMSense™ 18, EMSense™ 40, EMSense Platinum und HI-6006 decken verschiedene Anforderungen der EMV-Messtechnik ab. Der EMCenter™ dient als Feldmonitor zur Ansteuerung von Multisondenarchitekturen.
Vorteile
- Breite Frequenzabdeckung von 10 kHz bis 40 GHz, abhängig vom gewählten Sondenmodell
- Isotrope 3-Achsen-Messung zur Erfassung der Gesamtfeldstärke
- Glasfaserbasierte Signalübertragung für den Einsatz in störungsempfindlichen Messumgebungen
- Laser-powered Modelle für kontinuierliche Messungen ohne konventionelle Batterieversorgung
- Ausführungen für Feldstärken von 0,5 V/m bis 1000 V/m
- Feldmonitor für die Steuerung von Multisondenarchitekturen
- Geeignet für stationäre Laborprüfungen und mobile Feldmessungen
Wesentliche Merkmale
- EMSense™ 18: 10 MHz–18 GHz, 2–1000 V/m, Glasfaser, lasergespeist
- EMSense™ 10: 10 kHz–10 GHz, 1–750 V/m, Glasfaser, lasergespeist
- EMSense™ 40: 10 MHz–40 GHz, 2–1000 V/m, Glasfaser, lasergespeist
- EMSense Platinum: 20 MHz–18 GHz, 2–1000 V/m, high-speed, Glasfaser, lasergespeist
- HI-6006: 100 kHz–6 GHz, 0,5–800 V/m, Glasfaser, 10 h Akku
- EMCenter™: Feldmonitor zur Ansteuerung von Multisondenarchitekturen
| Modell | Frequenzbereich | Feldstärkebereich | Übertragung / Versorgung |
|---|---|---|---|
| EMSense™ 10 | 10 kHz–10 GHz | 1–750 V/m | Glasfaser, lasergespeist |
| EMSense™ 18 | 10 MHz–18 GHz | 2–1000 V/m | Glasfaser, lasergespeist |
| EMSense™ 40 | 10 MHz–40 GHz | 2–1000 V/m | Glasfaser, lasergespeist |
| EMSense Platinum | 20 MHz–18 GHz | 2–1000 V/m | High-speed, Glasfaser, lasergespeist |
| HI-6006 | 100 kHz–6 GHz | 0,5–800 V/m | Glasfaser, 10 h Akku |
| EMCenter™ | Nicht angegeben | Nicht angegeben | Feldmonitor für Multisondenarchitekturen |
Typische Anwendungen
- Messung der Feldstärke bei gestrahlten EMV-Störfestigkeitsprüfungen
- Isotrope 3-Achsen-Feldmessung in EMV-Prüfumgebungen
- Feldüberwachung und Feldhomogenitätsmessungen
- HF-Feldanalyse in Labor-, Industrie- und Vor-Ort-Anwendungen
- Mobile Messungen mit kompakten Feldsonden
- Aufbau und Steuerung von Messsystemen mit mehreren Feldsonden
Weitere Informationen
Die Auswahl der geeigneten Feldsonde richtet sich insbesondere nach dem benötigten Frequenzbereich, dem zu messenden Feldstärkebereich, der gewünschten Messgeschwindigkeit und dem Versorgungskonzept.
EMCO Elektronik unterstützt Anwender bei der Auswahl der passenden ETS-Lindgren Feldsonde sowie bei der Integration der Sonde und des EMCenter™ in EMV-Mess- und Prüfsysteme.
