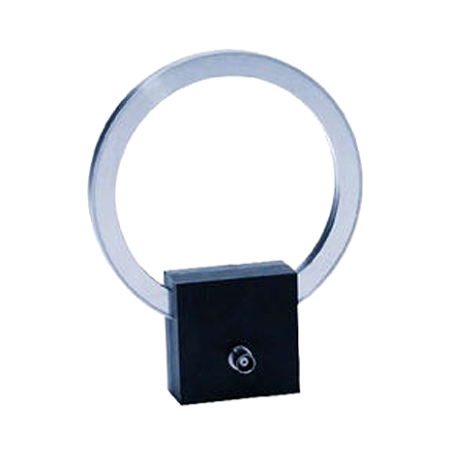

Geschirmte Coil-Antenne : 7604 | ETS-Lindgren

Die ETS‑Lindgren Modell 7604 Geschirmte Coil-Antenne ist eine magnetische Feldaufnehmer-Spule nach MIL‑STD‑462D. Sie misst Magnetfelder von 20 Hz bis 500 kHz und besteht aus 36 Windungen feinen Litz-Drahts auf einem 13,3 cm Durchmesser.

Vorteile :

• Präzise Magnetfeldmessung im ultratiefen Frequenzbereich
• Einzelkalibrierung nach ANSI C63.5 mit NIST-Rückführung
• Geschirmtes Design reduziert Störeinflüsse
• Kompakt und leicht – ideal für mobile EMV-Messungen

Hauptmerkmale :

• Frequenzbereich: 20 Hz – 500 kHz
• Durchmesser: 13,3 cm
• Windungen: 36 Windungen, 7‑adriger AWG‑41 Litz-Draht
• Anschluss: BNC weiblich, 50 Ω
• Impedanz: Nennwert 50 Ω
• Muster: Rundstrahl (omnidirectional)
• Polarisation: Lineare magnetische Polarisation
• Gewicht: ca. 0,9 kg
• Montage: Kompatibel mit Stativgewinde ¼‑20

Typische Anwendungen :

• Magnetfeldmessung für MIL‑STD‑462D / RS101 Umgebungen
• Niederfrequente EMV-Konformitäts- und Immunitätsprüfungen
• Feldmessungen und mobile Benchmark-Erfassung

Zusätzliche Informationen :

• Für präzise Messungen bei geringer Unsicherheit ausgelegt
• Geschirmt zur Reduktion elektromagnetischer Störungen
• Langlebiger Aluminiumrahmen mit stabiler Kalibrierung
