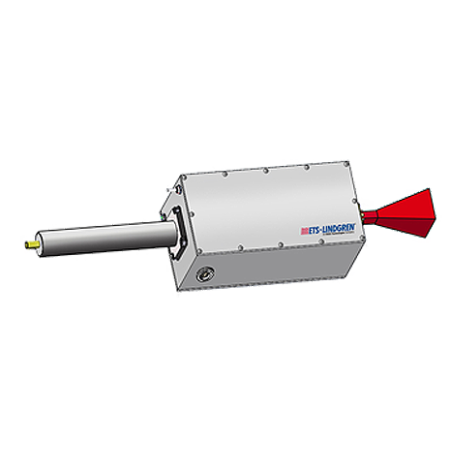

Rechteck-Hornantenne mit Vorverstärker : 3160-09 | ETS-Lindgren

Die ETS-Lindgren Modell 3160-09 Hornantenne mit integriertem Vorverstärker deckt den Frequenzbereich 18 GHz bis 26,5 GHz ab. Kalibriert als Einheit, wird das Antennenfaktor-Matching zwischen Antenne und Verstärker berücksichtigt.

Vorteile :

• Ideal für Empfangs-Emissionsmessungen im Bereich 18–26,5 GHz
• Einzelkeulen-Strahlungsmuster über den gesamten Bereich
• Sehr niedriger Antennenfaktor (typischerweise < 6 dB 1/m)
• Systemkalibrierung vermindert Messunsicherheit

Hauptmerkmale :

• Frequenzbereich: 18 GHz – 26,5 GHz
• Strahlmuster: Einzelkeule mit gleichmäßiger Richtwirkung
• Vorverstärkerverstärkung: ca. 32 dB bei ≤ 2 dB Flachheit
• Rauschzahl: ca. 3,2 dB (18–25 GHz)
• Anschluss: K‑Typ (2,92 mm, weiblich)
• VSWR (Eingang/Ausgang): ≤ 2,0:1
• Kalibrierung: Inklusive Antennenfaktor und unterschriebenem Zertifikat
• Montage: Halterung für ¼‑20 Stativgewinde
• Konstruktion: Hochpräziser Hornkörper inklusive Verstärker
• Abmessungen & Gewicht: Kompakt; Gesamtgewicht ca. 1–2 kg

Typische Anwendungen :

• EMV-Emissionsmessungen im 18–26,5 GHz-Bereich
• Empfangsaufgaben mit hoher Empfindlichkeit und geringer Unsicherheit

Zusätzliche Informationen :

• Entwickelt für präzise, rauscharme EMV-Messung im Millimeterfrequenzbereich
• Vorgeglichene Antenne‑Verstärker-Kombination vereinfacht Setup
• Referenzantenne mit kalibrierten Messwerten für hochfrequente Anwendungen
