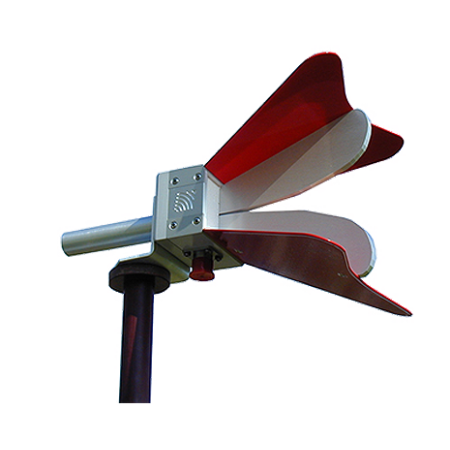

Doppelt gerillte Hohlleiter‑Hornantenne : 3117 | ETS-Lindgren

Die ETS‑Lindgren Modell 3117 Doppelt gerillte Hohlleiter‑Hornantenne (Ref. 400205) liefert gleichmäßige Ausleuchtung und genauen Gewinn über ein Frequenzband von 1 GHz bis 18 GHz. Sie korrigiert typische Gewinnverluste bei gerillten Leitern und bleibt linear polarisiert.

Vorteile :

• Ultra-Breitbandbereich von 1 GHz bis 18 GHz
• Stabiler Gewinn und Antennenfaktor – wichtig für präzise Messungen
• Niedriges VSWR für effiziente Leistung
• Unterstützt bis zu 300 W Dauerleistung, 500 W Spitze
• Kompakt und leicht – ideal für Prüfkammer und Feld

Hauptmerkmale :

• Frequenzbereich: 1 GHz – 18 GHz
• VSWR: ≤ 3,5:1 max, typischerweise < 2:1 ab 1,5 GHz
• Leistungsaufnahme: 300 W Dauer, 500 W Spitzenleistung
• Anschluss: Type N (weiblich)
• Polarisation: Linear
• Strahlungsmuster: Horizontal gerichteter Hauptkeule über das ganze Band
• Kalibrierung: Einzelne Kalibrierung bei 1 m mit Zertifikat
• Abmessungen: ca. 15,5 cm Höhe × 17,5 cm Breite; Gewicht ~1,1 kg
• Montage: Halterung mit ¼‑20 Stativgewinde oder hinterer Stinger-Montage

Typische Anwendungen :

• Automatisierte EMV‑Tests mit Frequenzsweeps
• Radiated Immunity und Emissionsmessungen in Kammern oder Freiland

Zusätzliche Informationen :

• Entwickelt zur Korrektur der Gewinnabnahme bei hohen Frequenzen
• Individuelle Kalibrierung im akkreditierten Labor für nachvollziehbare Messergebnisse
• Tragbares Design mit robuster, pulverbeschichteter Aluminiumgehäuse
