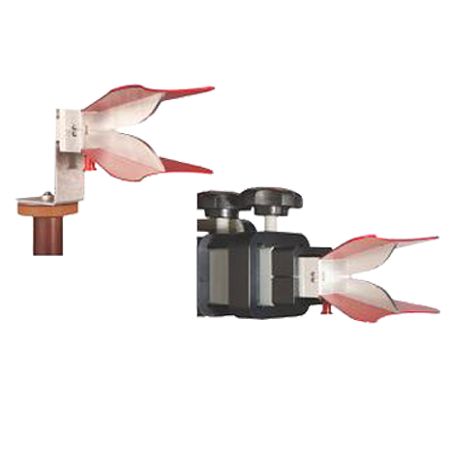

Doppelt gerillte Wellenleiter-Hornantenne : 3116C | ETS-Lindgren

Die ETS-Lindgren Modell 3116C ist eine hochfrequente, breitbandige Wellenleiter-Hornantenne für präzise EMV-Messungen im Bereich von 10 GHz bis 40 GHz. Sie gewährleistet gleichmäßigen Gewinn und niedriges VSWR über das gesamte Frequenzband.

Vorteile :

• Extrem großer Frequenzbereich von 10 GHz bis 40 GHz
• Stabiler Gewinn und Antennenfaktor für präzise Messungen
• Niedriges VSWR für effiziente Feldstärkeerzeugung
• Leichte, robuste Bauweise für Labor und Außeneinsatz

Hauptmerkmale :

• Frequenzbereich: 10 GHz – 40 GHz
• VSWR: Maximal 2,5:1
• Leistungsaufnahme: 20 W Dauerbetrieb bei 40 GHz, 40 W bei 10 GHz
• Polarisation: Linear
• Anschluss: Type K (weiblich), 2,92 mm
• Kalibrierung: Einzelkalibriert bei 1 m mit Zertifikat
• Montage: Halterung für ¼-20 Stativ oder rückseitige Befestigung
• Konstruktion: Präzisionsgehäuse aus Aluminium

Typische Anwendungen :

• EMV-Strahlungsimmunitäts- und Emissionsmessungen von 10 GHz bis 40 GHz
• Breitbandige Frequenzsweep-Anwendungen

Zusätzliche Informationen :

• Ausgelegt für gleichbleibende Leistung bei hohen Frequenzen
• Geeignet für Prüfkammern und Außeneinsatz
