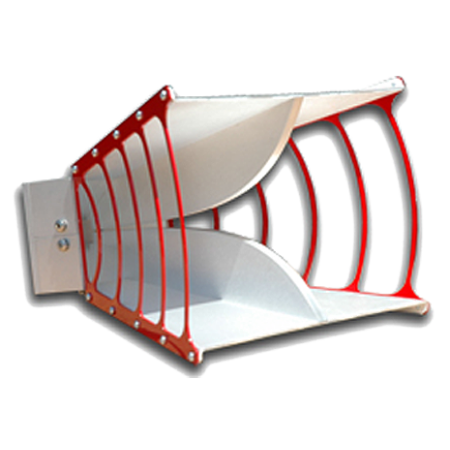

Die ETS-Lindgren Modell 3115 Double-Ridged Guide Antenne (Ref. 400203) ist eine kompakte, breitbandige Hornantenne mit linearer Polarisation. Sie bietet hervorragenden Gewinn und ein stabiles VSWR im gesamten Frequenzbereich von 750 MHz bis 18 GHz.

Vorteile :

• Sehr großer Frequenzbereich von 750 MHz bis 18 GHz.
• Konstanter Gewinn bei geringer Leistungsaufnahme.
• Kompakt und leicht für einfachen Transport und Aufbau.
• Geeignet für EMV-Prüfkammern und Außeneinsatz.

Hauptmerkmale :

• Frequenzbereich: 750 MHz – 18 GHz
• Polarisation: Linear
• VSWR: Typisch 2:1 bei 1 GHz, maximal 3:1
• Leistungsaufnahme: 300 W Dauer, 500 W Spitze
• Anschluss: Type N (weiblich)
• Abmessungen: Länge 24,4 cm, Gewicht ca. 1,8 kg
• Montage: Standard ¼-20 Stativgewinde
• Kalibrierung: Einzelkalibriert bei 1 m mit Zertifikat

Typische Anwendungen :

• EMV-Strahlungsimmunitätstests
• Durchstimmbare Frequenzmessungen über große Bandbreite

Zusätzliche Informationen :

• Robuste Aluminiumkonstruktion mit Pulverbeschichtung.
• Für gleichbleibende Leistung im Labor- und Feldeinsatz optimiert.
